СОЕДИНЕНИЯ И ЗАЖИМЫ
МУФТА CAMLOK И АДАПТЕРЫ
Фитинг с эксцентриковым замком, также называемый муфтой с кулачком и пазом, используется для соединения двух шлангов или труб вместе в различных отраслях промышленности, чтобы товар из одной мог быть перенесен в другую . Они просты в использовании, не требуют инструментов для соединения и разъединения двух половин муфт и заменяют традиционные трудоемкие методы некоторых других типов соединений шлангов или труб. Это, вместе с их экономической эффективностью , делает их самыми популярными муфтами в мире .
Обычно эксцентрики используются во всех отраслях промышленности, таких как производство, сельское хозяйство, нефть, газ, химическая, фармацевтическая и военная промышленность . Это чрезвычайно универсальный продукт, и поскольку при соединении полумуфт между собой нет резьбы , нет проблем с их повреждением или загрязнением. Это означает, что муфты Camlock очень подходят для грязных сред. Система особенно хорошо подходит для ситуаций , когда требуется частая замена шлангов , например , в грузовиках с бензином и промышленными химикатами .

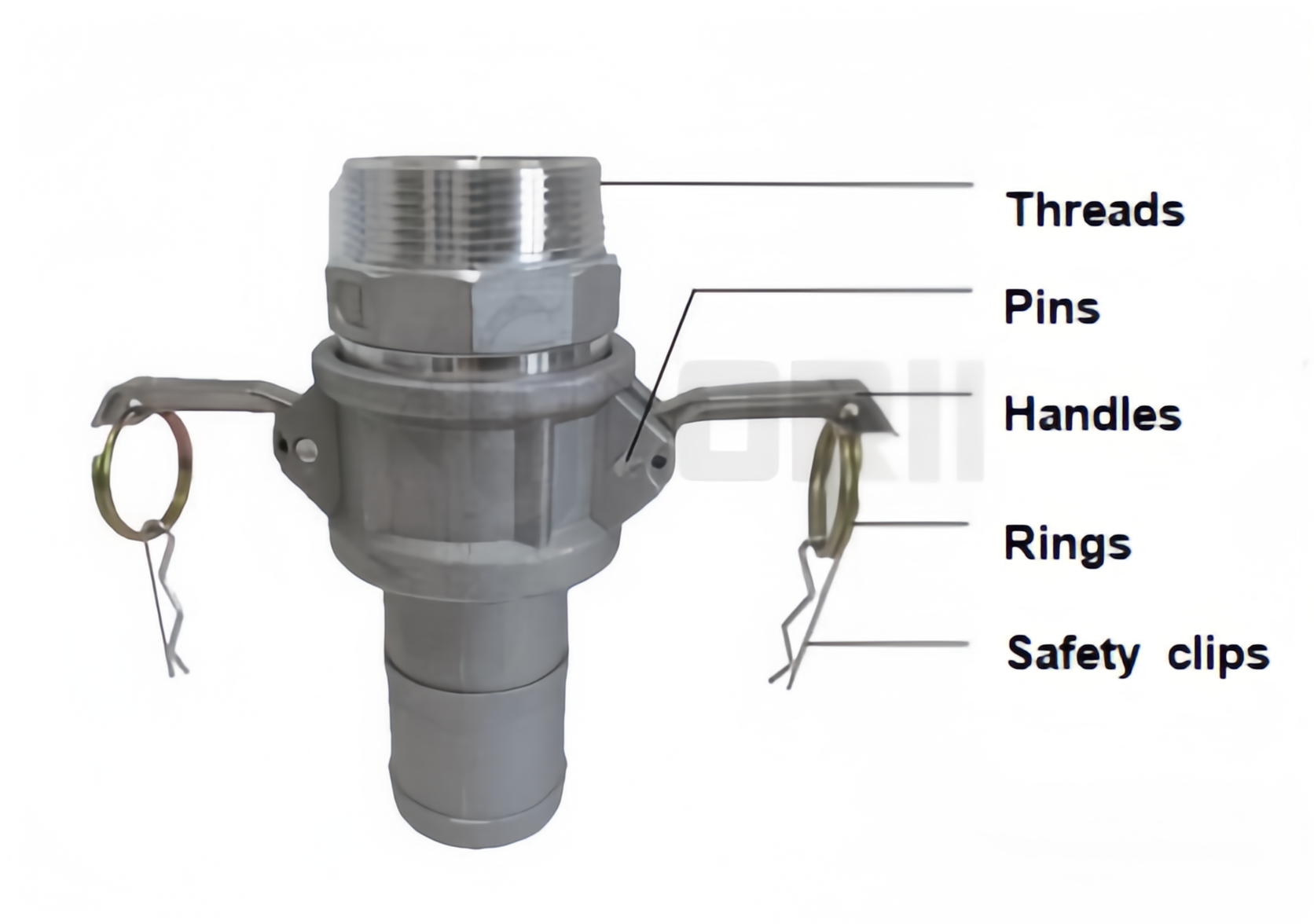

Как работает камлок?
1. Узел состоит из переходника с наружной резьбой и муфты с внутренней резьбой. Для подключения и отсоединения:
2. Вытяните ручки муфты наружу и вставьте переходник подходящего размера в муфту - мама .
3. Закройте обе ручки одновременно , пока две половинки не будут прочно зафиксированы вместе.
4. Одновременное закрытие обеих ручек гарантирует , что рифленый адаптер будет последовательно натягиваться на уплотнение , создавая герметичный узел для безопасной передачи жидкостей .
5. Выполните действия в обратном порядке , чтобы отсоединить фитинг , убедившись перед этим , что в шланговом блоке сброшено давление .
Как измерить размеры вашего эксцентрикового замка Измерить металлический фитинг эксцентрикового замка достаточно просто . Например, если хвостовик шланга , наружная или внутренняя резьба имеет размер 2 , тогда муфта эксцентрикового замка будет называться муфтой камлока а2 .
Полипропилен немного отличается. Международного стандарта не существует , и разные производители имеют разные размеры головки. В размере / « корпус на самом деле составляет 3% 4», но его резьба (или хвостовик шланга ) — это Y₂».
В системах размера 1/' также имеются некоторые аномалии .
Для большинства кулачковых муфт измерьте внешний диаметр ( наружный диаметр) головки адаптера или внутренний диаметр ( внутренний диаметр) муфты. Это позволит определить размер фитинга , как показано на изображениях ниже.
|
|
МУФТА CAMLOKK И АДАПТЕРЫ
МАТЕРИАЛ: АЛЮМИЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 201/304/316, ЛАТУНЬ, ПП, НЕЙЛОН
| Размер |
| Размер | ||
1/2 дюйма | 2-1/2 дюйма | 1/2 дюйма | 2-1/2 дюйма | ||
3/4 дюйма | 3' | 3/4 дюйма | 3' | ||
1 ' | 4 дюйма | 1 ' | 4 дюйма | ||
1-1/4 дюйма | 5 дюймов | 1-1/4 дюйма | 5 дюймов | ||
1-1/2 дюйма | 6 дюймов | 1-1/2 дюйма | 6 дюймов | ||
2 | 8 дюймов | 2 | 8 дюймов | ||

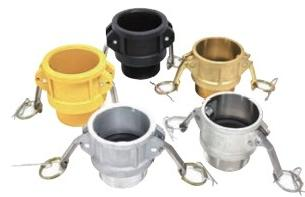

ТИП A: МАЖЕРСКИЙ АДАПТЕРX ЖЕНСКИЙ | ТИП B: МУФТА С ЖЕНЩИНОЙ X НАРУЖНАЯ |
| Размер |
| Размер | ||
1/2 дюйма | 2-1/2 дюйма | 1/2 дюйма | 2-1/2 дюйма | ||
3/4 дюйма | 3' | 3/4 дюйма | 3' | ||
1 ' | 4 дюйма | 1 ' | 4 дюйма | ||
1-1/4 дюйма | 5 дюймов | 1-1/4 дюйма | 5 дюймов | ||
1-1/2 дюйма | 6 дюймов | 1-1/2 дюйма | 6 дюймов | ||
2 | 8 дюймов | 2 | 8 дюймов | ||
|

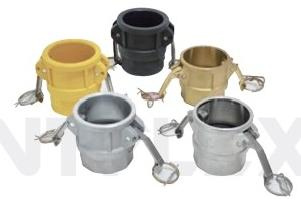

ТИП D: МУФТА С ВНУТРЕННЕЙ ЖЕНЩИНОЙ X ВНУТРЕННЯЯ
|
| Размер |
| Размер | ||
1/2 дюйма | 2-1/2 дюйма | 1/2 дюйма | 2-1/2 дюйма | ||
3/4 дюйма | 3' | 3/4 дюйма | 3' | ||
1 ' | 4 дюйма | 1 ' | 4 дюйма | ||
1-1/4 дюйма | 5 дюймов | 1-1/4 дюйма | 5 дюймов | ||
1-1/2 дюйма | 6 дюймов | 1-1/2 дюйма | 6 дюймов | ||
2 | 8 дюймов | 2 | 8 дюймов | ||
ТИП E: СОЕДИНИТЕЛЬНАЯ МУФТА С НАРУЖНОЙ РЕЗЬБОЙ X ХВОСТОВИК ШЛАНГА | ТИП F: ПАНЕРА X ПАПА |
| Размер |
| Размер | ||
1/2 дюйма | 2-1/2 дюйма | 1/2 дюйма | 2-1/2 дюйма | ||
3/4 дюйма | 3' | 3/4 дюйма | 3' | ||
1 ' | 4 дюйма | 1 ' | 4 дюйма | ||
1-1/4 дюйма | 5 дюймов | 1-1/4 дюйма | 5 дюймов | ||
1-1/2 дюйма | 6 дюймов | 1-1/2 дюйма | 6 дюймов | ||
2 | 8 дюймов | 2 | 8 дюймов | ||

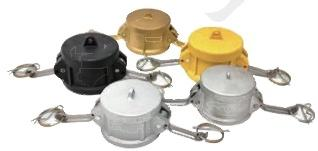

ТИП DC:ПЫЛЕЗЫЧНЫЙ КОЛПАЧОК |
ТИП DP:ПЫЛЕЗЫЧНАЯ ЗАГЛУШКА |
СПЕЦИАЛЬНЫЕ МУФТЫ С ЗАМКОМ
| Размер |
| Размер |
1/2 дюйма | 1/2 дюйма | ||
3/4 дюйма | 3/4 дюйма | ||
1 ' | 1 ' | ||
1-1/4 | 1-1/4 | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2' | 2' | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
| 3' | 3' | ||
| 4 дюйма | 4 дюйма | ||
| 5 дюймов | 5 дюймов | ||
| 6 дюймов | 6 дюймов | ||
| 8 дюймов | 8 дюймов |
ТИП C: МНОГОЗУБЧАТЫЙ/ГЛАДКИЙ СНАРУЖИ | ТИП E: МНОГОЗУБЧАТЫЙ/ГЛАДКИЙ СНАРУЖИ |
| Размер |
| Размер |
ДКЛ150 | ДД150 | ||
| ДКЛ200 | ДД200 | ||
| ДКЛ300 | ДД2525 | ||
| ДКЛ400 | ДД300 | ||
| ДКЛ600 | ДД3020 | ||
ДД400 | |||
DD5040 | |||
DD6040 |
ТИП DCL:ЗАМКИВАЕМАЯ ПЫЛЕЗЫЧНАЯ КРЫШКА (С ТИТОМHADNLE) | ТИП DD: МУФТА С ВНУТРЕННЕЙ ЖЕНЩИНОЙ X ВНУТРЕННЯЯ МУФТА |
| Размер |
| Размер |
1 ' | 1 ' | ||
1-1/4 дюйма | 1-1/4 дюйма | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
3' | 3' | ||
4 дюйма | 4 дюйма |
ТИП C:CAMLOCKTYPE CXСПИРАЛЬНЫЙ ХВОСТОВИК ДЛЯ КОМПОСТНОГО ШЛАНГА | ТИП E:CAMLOCKTYPEEX СПИРАЛЬНЫЙ ХВОСТОВИК ДЛЯ КОМПОСТНОГО ШЛАНГА |
| Размер |
| Размер |
2'x1,5' | 1,5'х1' | ||
2'х3' | 2'x1,5' | ||
3'х2' | 3'x2' | ||
3'x2,5' | 3'x2,5' | ||
3'х4' | 3'х4' | ||
4'х3 | 4 дюйма × 2,5 дюйма | ||
4'x6' | 4'x3' | ||
6'х4' | 6'х4' |
АР | БР |
| Размер |
| Размер |
| 2'x1,5' | 1,5'x1' | ||
2'×2,5' | 2'x1,5' | ||
2,5 дюйма × 2 дюйма | 3'×2' | ||
3'×2' | 4'x2,5' | ||
3'x2,5' | 4'х3' | ||
3'х4' | |||
4'x2,5' | |||
4'×3' | |||
6'х4' |
ЧР | ДР |
| Размер |
| Размер |
2'×1,5' | 2'×1,5' | ||
2'х3' | 2'x3' | ||
3'х2' | 3'x1,5' | ||
3'x2,5' | 3'х2' | ||
3'х4' | 3'x2,5' | ||
4'x2' | 3'х4' | ||
4'х3' | 4'x2,5' | ||
5'х4' | 4'х3' |
скорая помощь | фр. |
 | Размер |
4'-2,5' | |
6'-3' | |
6'-4' | |
6'-6' |
ТИП API: МУФТА XMALE ПАРА |
МУФТА ШТОРЦ
| Размер |
| Размер |
1 ' | 1 ' | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2' | 2' | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
3' | 3' | ||
4 дюйма | 4 дюйма | ||
5 дюймов | 5 дюймов | ||
6 дюймов | 6 дюймов |
ШЛАНГ ТАЙ | МУЖСКОЙ |
| Размер |
| Размер |
1 ' | 1 ' | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2' | 2' | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
3' | 3' | ||
4 дюйма | 4 дюйма | ||
5 дюймов | 5 дюймов | ||
6 дюймов | 6 дюймов |
ЖЕНСКИЙ |
|
| Размер |
| Размер |
1 ' | 1 ' | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2' | 2' | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
3' | 3' | ||
4 дюйма | 4 дюйма | ||
5 дюймов | 5 дюймов | ||
6 дюймов | 6 дюймов |
РЕДУКТОРНАЯ МУФТА |
|
| Размер |
| Размер |
4 дюйма | 4 дюйма | ||
5 дюймов | 5 дюймов | ||
6 | 6 | ||
8 дюймов | 8 дюймов | ||
10 дюймов | 10 дюймов | ||
12 дюймов | 12 дюймов | ||
14 дюймов | 14 дюймов | ||
16 дюймов | 16 дюймов |
СЕГМЕНТНЫЕ САМОБЛОКИРУЮЩИЕСЯ МУФТЫ STORZ ОДИНОЧНЫЙ ЗАЖИМ | ДВОЙНЫЕ ЗАЖИМНЫЕ Сегментированные самоконтрящиеся муфты STORZ |
| Размер |
| Размер |
8 дюймов | 8 дюймов | ||
10 дюймов | 10 дюймов | ||
12 дюймов | 12 дюймов | ||
14 дюймов | 14 дюймов | ||
16 дюймов | 16 дюймов |
БОКОВАЯ ПРЯЖКА ШЛАНГОВАЯ СОЕДИНИТЕЛЯ | БОКОВАЯ ПРЯЖКА ШЛАНГОВОЕ СОЕДИНЕНИЕ |
ШЛАНГОВАЯ СОЕДИНИТЕЛЬНАЯ МУФТА С ПАНЕВКАМИ
| Размер |
| Размер |
4 дюйма | 4 дюйма | ||
5 дюймов | 5 дюймов | ||
6 | 6 | ||
8 дюймов | 8 дюймов | ||
10 дюймов | 10 дюймов | ||
12 дюймов | 12 дюймов | ||
14 дюймов | 14 дюймов | ||
16 дюймов | 16 дюймов |
КОНЕЦ ШЛАНГА | КОНЕЦ ШЛАНГА |
| Размер |
| Размер |
4 дюйма | 4 дюйма | ||
5 дюймов | 5 дюймов | ||
6 дюймов | 6 дюймов | ||
8 дюймов | 8 дюймов | ||
10 дюймов | 10 дюймов | ||
12 дюймов | 12 дюймов | ||
14 дюймов | |||
16 дюймов |
КОНЕЦ ШЛАНГА С ФЛАНЕЦОМ | КОНЕЦ ШЛАНГА |
МУФТА ГИЙМЕНА
| Размер |
| Размер | ||
Ду40 | Ду80-76 | Ду50ХДу40 | ДУ80ХДУ65 | ||
Ду40Л | Ду80-76Л | Ду65ХДу40 | Ду100ХДу40 | ||
Ду45 | Ду80-80 | Ду65ХДу50 | Ду100ХДу50 | ||
Ду50 | Ду80-90 | Ду80ХДу40 | Ду100ХДу65 | ||
Ду50Л | Ду80-90Л | Ду80ХДу50 | Ду100XDN80 | ||
Ду50-55 | Ду100 | ||||
| Ду65 | Ду100Л | ||||
Ду65-70 | Ду110 | ||||
НАКОПИТЕЛЬ ШЛАНГА GUILLEMIN С ЗАЩЕЛКОЙ | РЕДУКТОР МУФТЫ GUILLEMIN |
| Размер |
| Размер |
Ду45 | Ду45 | ||
Ду50 | Ду50 | ||
Ду65 | Ду65 | ||
Ду80 | Ду80 | ||
Ду100 | Ду100 |
ВНУТРЕННЯЯ БЕЗ ЗАЩЕЛКИ | НАРУЖНАЯБЕЗ ЗАЩЕЛКИ |
| Размер |
| Размер |
Ду45 | Ду45 | ||
Ду50 | Ду50 | ||
Ду65 | Ду65 | ||
Ду80 | Ду80 | ||
Ду100 | Ду100 |
КРЫШКА+ЗАЩЕЛКА+ЦЕПЬ | ГЕЛИКО МАЛЕ |
BS336 МГНОВЕННОЕ СОЕДИНЕНИЕ
| Размер |
| Размер |
| Размер |
2' | 2' | 1/2 дюйма | |||
2-1/2 дюйма | 2-1/2 дюйма | 3/4 дюйма | |||
1 ' | |||||
1-1/4 дюйма | |||||
1-1/2 дюйма | |||||
2' | |||||
3' |
КАП | ЗАТЫКАТЬ | СТАНДАРТНЫЙ ШТИФТ LUGCOUPUNG |

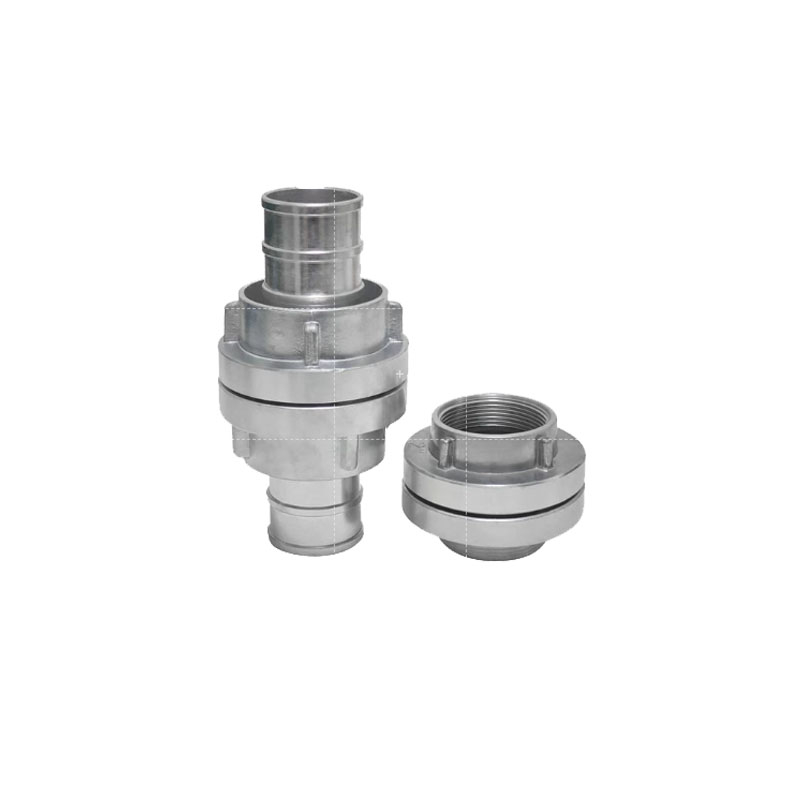

СОЕДИНЕНИЯ ДЛЯ ПОЖАРНЫХ ШЛАНГОВ
| Размер |
| Размер |
| Размер |
1-1/2 дюйма | 1-1/2 дюйма | 1 ' | |||
2-1/2 дюйма | 2-1/2 дюйма | 1-1/4 дюйма | |||
1-1/2 дюйма | |||||
2' | |||||
2-1/2 дюйма | |||||
3' | |||||
4 дюйма |
СОЕДИНЕНИЯ ДЛЯ ПОЖАРНЫХ ШЛАНГОВ NH/NST | СОЕДИНЕНИЕ ПОЖАРНОГО ШЛАНГА | СОЕДИНЕНИЕ С ШТИФТНЫМ ПРОУШКОМ |
| Размер |
| Размер |
| Размер |
2' | 1-1/2 дюйма | Ду 50 | |||
3' | 2' | DN 65 | |||
4 дюйма | 2-1/2 дюйма | DN 80 | |||
6 дюймов | 3' | DN 100 | |||
8 дюймов | 4 дюйма | DN 125 | |||
10 дюймов | |||||
12 дюймов |
БАУЭРОВСКАЯ МУФТА | ЯПОНСКОЕ ШЛАНГОВОЕ СОЕДИНЕНИЕ | ГОСТ МУФТА |
СОЕДИНЕНИЯ ДЛЯ ПОЖАРНЫХ ШЛАНГОВ
| Размер |
| Размер | ||
Ду19-30М | Качели Мануа | Ду19-30М | Руководство по повороту | ||
Ду25-30М | Руководство по повороту | Ду25-30М | Руководство по повороту | ||
Ду19-30 | Качели автоматические | ||||
Ду25-30М | Качели автоматические | ||||
КАТУШКА ПОЖАРНОГО ШЛАНГА | КАТУШКА ПОЖАРНОГО ШЛАНГА |
| Размер |
| Размер |
250*200*550 мм | 380*130*500 мм | ||
280*220*580 мм | 550*160*700 мм | ||
| 380*200*680 мм | |||
450*260*800 мм |
ХРАНЕНИЕ И ЗАЩИТА КАТУШКИ | ХРАНЕНИЕ И ЗАЩИТА КАТУШКОВ |
| Размер |
| Размер |
| Размер |
1,5 дюйма | 1,5 дюйма | 1,5 дюйма | |||
2' | 2' | 2' | |||
2,5 дюйма | 2,5 дюйма | 2,5 дюйма |
РЕГУЛИРОВКА ПОТОКА ПОЖАРНЫХ ФОРСУНОК | РЕГУЛИРОВКА ПОТОКА ПОЖАРНЫХ ФОРСУНОК | РЕГУЛИРОВКА ПОТОКА ПОЖАРНЫХ ФОРСУНОК |
| Размер | Минимальные остаточные потери и практически нулевой утечка означает, что безопасность оператора гарантирована . Меньшая утечка также означает, что больше продукта может быть доставляться клиентам , переводить на более высокая прибыль для обработчика . Материалы: нержавеющая сталь/алюминий/латунь. |
1 ' | ||
2' | ||
3' | ||
4 дюйма | ||
6 дюймов | ||
8 дюймов |
| Соединения DRY-BREAK |
НОЖНОЙ КЛАПАН/СТРАНЬЕР
| Размер |
| Размер |
4 дюйма | 2' | ||
6 дюймов | 3' | ||
8 дюймов | 4 дюйма | ||
5 дюймов | |||
6 дюймов |
СТАЛЬНОЙ ОЦИНКОВАННЫЙ НОЖНОЙ КЛАПАН С ФЛАНЕЦОМ | СТАЛЬНОЙ ОЦИНКОВАННЫЙ НОЖНОЙ КЛАПАН |
| Размер |
| Размер |
1-1/2 дюйма | 1/2 дюйма | ||
2' | 3/4 дюйма | ||
2-1/2 дюйма | 1 ' | ||
3' | 1-1/4 дюйма | ||
4 дюйма | 1-1/2 дюйма | ||
6 дюймов | 2' | ||
8 дюймов | 2-1/2 дюйма | ||
3' | |||
4 дюйма |
НОЖНОЙ КЛАПАН | ОДНОХОДОВОЙ НИЖНИЙ КЛАПАН |
| Размер |
| Размер |
1/2 дюйма | 1/2 дюйма | ||
3/4 дюйма | 3/4 дюйма | ||
1 ' | 1 ' | ||
1-1/4 дюйма | 1-1/4 дюйма | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2' | 2' | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
3' | 3' | ||
4 дюйма | 4 дюйма |
ЛАТУННЫЙ ОБРАТНЫЙ КЛАПАН С ФИЛЬТРОМ ПЛАСТИКОВЫЙ СЕРДЕЧНИК | СИЛЬНЫЙ ЛАТУННЫЙ НОЖНОЙ КЛАПАН ДЛЯ ВОДЫ НИЖНИЙ КЛАПАН НАСОСА |
| Размер |
| Размер |
1 ' | 1 ' | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2' | 2' | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
3' | 3' | ||
4 дюйма | 4 дюйма |
ПЛОСКИЙ КЛАПАН НИЗКОГО ДАВЛЕНИЯ из ПВХ | ПЛАСТИКОВЫЙ ФИЛЬТР ВСАСЫВАЮЩЕГО ШЛАНГА С КРУГЛЫМ ОТВЕРСТИЕМ |
НОЖНОЙ КЛАПАН/СТРАНЬЕР
| Размер |
| Размер |
1 ' | 1 ' | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2' | 2' | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
3' | 3' | ||
4 дюйма | 4 дюйма | ||
6 дюймов | 6 дюймов | ||
8 дюймов | 8 дюймов |
СТРАНЬЕ | ВСАСЫВАЮЩИЙ ФИЛЬТР МУСОРНОГО НАСОСА |
| Размер |
| Размер |
1 ' | 1 ' | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2' | 2' | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
3' | 3' | ||
4 дюйма | 4 дюйма | ||
6 дюймов | 6 дюймов | ||
8 дюймов | 8 дюймов |

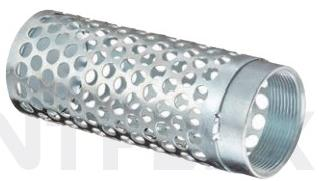

жестяной фильтр | СТАЛЬНОЙ ФИЛЬТР С ДЛИННЫМИ ТОНКИМИ ОТВЕРСТИЯМИ |
KC НИППЕЛЬ/ МАНДЕР ДЛЯ ШЛАНГА/F НАКОНЕЧНИК
| Размер |
| Размер | ||
1/2 | 3' | 1/2 | 3' | ||
3/4 дюйма | 4 дюйма | 3/4 дюйма | 4 дюйма | ||
1 ' | 5 дюймов | 1 ' | 5 дюймов | ||
1-1/4 дюйма | 6 дюймов | 1-1/4 дюйма | 6 дюймов | ||
1-1/2 дюйма | 8 дюймов | 1-1/2 дюйма | 8 дюймов | ||
| 2' | 10 дюймов | 2' | 10 дюймов | ||
2-1/2 дюйма | 12 дюймов | 2-1/2 дюйма | 12 дюймов | ||
| КОМБИНИРОВАННЫЙ СОСК KING |
| Размер |
| Размер |
2' | 2' | ||
3' | 3' | ||
4 дюйма | 4 дюйма | ||
5 дюймов | 5 дюймов | ||
6 дюймов | 6 дюймов | ||
8 дюймов | 8 дюймов |
ОБЖИМНЫЙ КОМБИНИРОВАННЫЙ НИППЕЛЬ | КОМБИНИРОВАННЫЙ СОСК KING |
BS336 МГНОВЕННАЯ СОЕДИНЕНИЕ
| Размер |
| Размер |
1 ' | 25 | ||
1-1/4 дюйма | 32 | ||
1-1/2 дюйма | 40 | ||
2' | 50 | ||
| 2-1/2 дюйма | 65 | ||
3' | 80 | ||
4 дюйма | 100 |
РАЗЪЕМ CHUCKTC БЫСТРОЙ КАРТЫ | РАЗЪЕМ DIN MALE |
| Размер |
| Размер |
| 25 | 1 ' | ||
| 32 | 1-1/4 дюйма | ||
| 40 | 1-1/2 дюйма | ||
| 50 | 2' | ||
| 65 | 2-1/2 дюйма | ||
| 80 | 3' | ||
| 100 | 4 дюйма |
РАЗЪЕМ DIN «МАМА» | SMS РАЗЪЕМ |
| Размер |
| Размер |
1 ' | 1 ' | ||
1-1/4 дюйма | 1-1/2 дюйма | ||
1-1/2 дюйма | 2' | ||
2' | 2-1/2 дюйма | ||
| 2-1/2 дюйма | 3' | ||
3' | 4 дюйма | ||
4 дюйма | |||
| 6 дюймов |
РАЗЪЕМ DIN ПАНЕЛЯ | НАКОНЕЧНИК 90°TRI-CLAMP ЗАВЕРШЕННЫЕ ИЗГИБЫ |
| Размер |
| Размер |
1 ' | 1 ' | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2' | 2' | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
| 3' | 3' | ||
4 дюйма | 4 дюйма |
ЗАВЕРШЕННЫЕ ИЗГИБЫ | ИЗГИБЫ С ТРОЙНЫМ ЗАЖИМНЫМ ФЕРРУЛОМ Y |
| Размер |
| Размер | |
1,5'-1' | 3'-2,5' | 1 ' | ||
2'-1' | 4'-1,5' | 1-1/2 дюйма | ||
2'-1,5' | 4'-2' | 2' | ||
2,5'-1' | 4'-2,5' | 2-1/2 дюйма | ||
2,5'-2' | 4'-3' | 3' | ||
3'-1' | 4 дюйма | |||
3'-1,5' | 5 дюймов | |||
| 3'-2' | 6 дюймов | |||
КОНЦЕНТРИЧЕСКИЙ ПЕРЕХОДНИК С ФТОРИНОВЫМ ЗАЖИМОМ | СВОБОДНЫЙ ТРУБНЫЙ ФЛАНЕЦ |
| Размер |
1 ' | |
1-1/2 дюйма | |
2' | |
2-1/2 дюйма | |
| 3' | |
| 4 дюйма | |
| 5 дюймов | |
| 6 дюймов |
ФИКСИРОВАННЫЙ ФЛАНЕЦ |
КЛАПАН
 | Размер |  | Размер | ||
1/4 дюйма | 1,2 дюйма | 1 ' | 3' | ||
3/8 дюйма | 1,5 дюйма | 1-1/2 дюйма | 4 дюйма | ||
1/2 дюйма | 2' | 2' | 5 дюймов | ||
3/4 дюйма | 2,5 дюйма | 2-1/2 дюйма | 6 дюймов | ||
1 ' | 3' | ||||
2 ШАРОВОЙ КРАН ПК ПОЛНОПРОХОДНОГО ТИПА ISA | 3 ШАРОВЫЕ КРАНЫ ПК |
 | Размер |  | Размер | |
1/8 дюйма | 1/4 дюйма | 1 ' | ||
1/4 дюйма | 3/8 дюйма | 1-1/4 дюйма | ||
| 3/8 дюйма | 1/2 дюйма | 1-1/2 дюйма | ||
| 1/2 дюйма | 3/4 дюйма | 2' | ||
| 3/4 дюйма | ||||
| 1 ' | ||||
МИНИ ШАРОВОЙ КРАН | 1 ШАРОВОЙ КРАН ПК ВНУТРЕННЯЯ РЕЗЬБА |
 | Размер |  | Размер | ||
1/4 дюйма | -1/4 дюйма | 1/2 дюйма | 21/2' | ||
3/8 дюйма | 1-1/2 дюйма | 3/4 дюйма | 3' | ||
1/2 дюйма | 2' | 1 ' | 4 дюйма | ||
3/4 дюйма | 3' | 11/4 дюйма | 5 дюймов | ||
1 ' | 4 дюйма | 11/2' | 6 дюймов | ||
2' | 8 дюймов | ||||
ЛАТУННЫЙ ШАРОВОЙ КРАН | ФЛАНЕЦ ПРЯМОЙ МОНТАЖ ШАРОВОГО КРАНА |
МУФТЫ SANDBL AST
МАТЕРИАЛ: УГЛЕРОДИСТАЯ СТАЛЬ, АЛЮМИНИЕВЫЙ СПЛАВ, НЕЙЛОН
 | Размер |  | Размер |  | Размер |
3/4 дюйма | 3/4 дюйма | 3/4 дюйма | |||
1 ' | 1 ' | 1 ' | |||
1-1/4 дюйма | 1-1/4 дюйма | 1-1/4 дюйма | |||
1-1/2 дюйма | 1-1/2 дюйма | 1-1/2 дюйма |
ШЛАНГОВОЕ СОЕДИНЕНИЕ С ДВУМЯ ПРОУШИНАМИ | ДЕРЖАТЕЛЬ ФОРСУНКИ | СОЕДИНЕНИЕ С ВНУТРЕННЕЙ РЕЗЬБОЙ |
НАЗЕМНАЯ СОЕДИНИТЕЛЬНАЯ МУФТА
 | Размер |  | Размер | ||
1/2 дюйма | 2' | 1/2 дюйма | 2' | ||
3/4 дюйма | 2-1/2 дюйма | 3/4 дюйма | 2-1/2 дюйма | ||
1 ' | 3' | 1 ' | 3' | ||
1-1/4 дюйма | 4 дюйма | 1-1/4 дюйма | 4 дюйма | ||
1-1/2 дюйма | 1-1/2 дюйма | ||||
ШЛАНГ С БАРАКОВОЙ ГАЙКОЙ И ВНУТРЕННЕЙ ВНУТРЕННЕЙ ШЛАНГОЙ | ТОЛЬКО СТЕРЖЕНЬ С НАРУЖНОЙ ТРУБОЙ |
 | Размер | |
1/2 дюйма | 2' | |
3/4 дюйма | 2-1/2 дюйма | |
1 ' | 3' | |
1-1/4 дюйма | 4 дюйма | |
ЗАЖИМ БЛОКИРОВКИ |
ФЛАНЦЫ
 | Диапазон идентификаторов шлангов (дюймы) | диапазон диаметров шланга (дюймы) |  | Диапазон идентификаторов шлангов (дюймы) | диапазон диаметров шланга (дюймы) |
1/2-11/4 | 1/2-11/2 | 1/2-11/4 | 1/2-11/2 | ||
| 11/2-3 | 2-3 | 11/2-3 | 2-3 |
ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬНЫЙ ТРОС ШЛАНГА (ШЛАНГ К ШЛАНГУ) |
|
 | Название продукта | Алюминиевый фланец безопасный хомут для шланга |  | Размер | ||
Модель | ОД | Размер | 1/2 дюйма | 2' | ||
Ду50 | 72 | 2' | 3/4 дюйма | 2-1/2 дюйма | ||
Ду75 | 98 | 3' | 1 ' | 3' | ||
Ду100 | 125 | 4 дюйма | 1-1/4 дюйма | 4 дюйма | ||
Ду125 | 152 | 5 дюймов | 1-1/2 дюйма | |||
Ду150 | 177 | 6 дюймов | ||||
Ду200 | 230 | 8 дюймов | ||||
Ду250 | 282 | 10 дюймов | ||||
| Ду300 | 336 | 12 дюймов | ||||
Ду350 | 386 | 14 дюймов | ||||
Ду400 | 436 | 16 дюймов | ||||
АЛЮМИНИЕВЫЙ ФЛАНЕЦ БЕЗОПАСНОСТИ ЗАЖИМ ДЛЯ ШЛАНГА | DIN2817 ПРЕДОХРАНИТЕЛЬНЫЙ ЗАЖИМ ДЛЯ ШЛАНГА |
 |  |  |
НАДЛЕЖАТЬ | ФЛАНЕЦ С ВОРОТНОЙ ГОРЛОВИНОЙ | ФЛАНЦЫ ПОД ПРИВАРКУ |
 |  |  |
РЕЗЬБА ФЛАНЕЦ | ПЛАСТИНАФЛАНЕЦ | ГЛУХОЙ ФЛАНЕЦ |
СОЕДИНЕНИЕ ВОЗДУШНОГО ШЛАНГА
ЕВРОПЕЙСКИЙ ТИП
 | Размер |  | Размер |  | Размер |
3/8 дюйма | 3/8 дюйма | 3/8 дюйма | |||
1/2 дюйма | 1/2 дюйма | 1/2 дюйма | |||
3/4 дюйма | 3/4 дюйма | 3/4 дюйма | |||
1 ' | 1 ' | 1 ' |
КОНЕЦ ШЛАНГА БЕЗ ОБРАТНИКА | КОНЕЦ ШЛАНГА БЕЗ ОБРАТНИКА | МУЖСКОЙ КОНЕЦ |
 | Размер |
3/8 дюйма | |
1/2 дюйма | |
3/4 дюйма | |
1 ' |
ЖЕНСКИЙ КОНЕЦ |
АМЕРИКАНСКИЙ ТИП
 | Размер |  | Размер |  | Размер |
3/8 дюйма | 3/8 дюйма | 3/8 дюйма | |||
1/2 дюйма | 1/2 дюйма | 1/2 дюйма | |||
3/4 дюйма | 3/4 дюйма | 3/4 дюйма | |||
1 ' | 1 ' | 1 ' |
КОНЕЦ ШЛАНГА |
|
|
 | Размер |  | Размер |  | Размер |
3/8 дюйма | 3/8 дюйма | 3/8 дюйма | |||
1/2 дюйма | 1/2 дюйма | 1/2 дюйма | |||
3/4 дюйма | 3/4 дюйма | 3/4 дюйма | |||
1 ' | 1 ' | 1 ' |
ЧЕТЫРЕ ПРОУШИНЫ | ЗАТЫКАТЬ |
|
ГЕКА МУФТА
|  |  |
ЛАТУННЫЙ КОНЕЦ ШЛАНГА ТИПА GEKA | ЛАТУНЬ ТИП GEKA НАРУЖНАЯ РЕЗЬБА | ЛАТУННАЯ ВНУТРЕННЯЯ РЕЗЬБА ТИПА GEKA |
 | НЕТ | Размер/мм | НЕТ | Размер/мм |
СЛ-22 | 20-22 | СЛ-550 | 114-128 | |
СЛ-29 | 22-29 | СЛ-600 | 130-144 | |
СЛ-34 | 28-34 | СЛ-675 | 151-165 | |
СЛ-40 | 32-40 | СЛ-769 | 165-192 | |
СЛ-49 | 39-49 | СЛ-818 | 192-208 | |
СЛ-60 | 48-60 | СЛ-875 | 208-225 | |
СЛ-76 | 60-76 | СЛ-988 | 225-239 | |
СЛ-94 | 76-94 | СЛ-1125 | 252-289 | |
СЛ-115 | 94-115 | СЛ-1275 | 300-330 | |
СЛ-400 | 88-96 | СЛ-1450 | 335-38 | |
СЛ-463 | 96-103 | СЛ-1700 | 384-451 | |
СЛ-52 | 103-125 |
ДВОЙНОЙ БОЛТОВЫЙ ЗАМОК |
 | СК22 |  | РАЗМЕР |
СК29 | 1,5 дюйма | ||
СК34 | 2' | ||
СК40 | 2,5 дюйма | ||
3' | |||
4 дюйма | |||
6 дюймов |
ЗАЖИМЫ С ДВОЙНЫМ БОЛТОМ С ОБОРУДОВАНИЕМ УГЛЕРОДИСТАЯ СТАЛЬ/КОВКОВЫЙ ЛИТОЙ ЛОН | НАКОНЕЧНИКИ |
УНИВЕРСАЛЬНЫЕ МУФТЫ-АВСТРАЛИЯ ТИП A
 | РАЗМЕР |  | РАЗМЕР |
3/8 дюйма | 3/8 дюйма | ||
1/2 дюйма | 1/2 дюйма | ||
3/4 дюйма | 3/4 дюйма | ||
1 ' | 1 ' | ||
1-1/4 дюйма | 1-1/4 дюйма |
КОНЦЫ ШЛАНГА | МУЖЧИНЫ |
МУФТЫ УНИВЕРСАЛЬНЫЕ -ASTRALIA ТИП А
 | РАЗМЕР |  | РАЗМЕР |
3/8 дюйма | 3/8 дюйма | ||
1/2 дюйма | 1/2 дюйма | ||
3/4 дюйма | 3/4 дюйма | ||
1 | 1 | ||
1-1/4 дюйма | 1-1/4 дюйма |
ЖЕНСКИЕ КОНЦЫ | ПРИКОЛОТЬ |
 | РАЗМЕР |  | РАЗМЕР |
3/8 дюйма | 3/8 дюйма | ||
1/2 дюйма | 1/2 дюйма | ||
3/4 дюйма | 3/4 дюйма | ||
1 | 1 | ||
1-1/4 дюйма | 1-1/4 дюйма |
ГЛУХОЙ КОНЕЦ | ПРОКЛАДКА |
УНИВЕРСАЛЬНЫЕ МУФТЫ-ASTRALIA ТИП S
 | РАЗМЕР |  | РАЗМЕР |  | РАЗМЕР |
3/8 дюйма | 3/8 дюйма | 3/8 дюйма | |||
1/2 дюйма | 1/2 дюйма | 1/2 дюйма | |||
3/4 дюйма | 3/4 дюйма | 3/4 дюйма | |||
1 ' | 1 ' | 1 ' | |||
1-1/4 дюйма | 1-1/4 дюйма | 1-1/4 дюйма | |||
1-1/2 дюйма | 1-1/2 дюйма | 1-1/2 дюйма | |||
2' | 2' | 2' | |||
3' | 3' | 3' |
КОНЦЫ ШЛАНГА | МУЖСКОЙ КОНЕЦ | ЖЕНЩИНЫ |
 | РАЗМЕР |  | РАЗМЕР |  | РАЗМЕР |
3/8 дюйма | 3/8 дюйма | 3/8 дюйма | |||
1/2 дюйма | 1/2 дюйма | 1/2 дюйма | |||
3/4 дюйма | 3/4 дюйма | 3/4 дюйма | |||
1 ' | 1 ' | 1 ' | |||
1-1/4 дюйма | 1-1/4 дюйма | 1-1/4 дюйма | |||
1-1/2 дюйма | 1-1/2 дюйма | 1-1/2 дюйма | |||
2' | 2' | 2' | |||
3' | 3' | 3' |
3-Х ПУСТОЙ | ГЛУХОЙ КОНЕЦ | ПРОКЛАДКА |
РЕЗЬБОВОЙ ТРУБНЫЙ ФИТИНГ
 | РАЗМЕР |  | РАЗМЕР | ||
1/4 дюйма | 11/4 дюйма | 1/2'*2' | 3/8'*4' | ||
3/8 дюйма | 11/2' | 1/2'*3' | 3/8'*5' | ||
1/2 дюйма | 2' | 1/2'*4' | 3/8'*6' | ||
3/4 дюйма | 21/2' | 1/2'*5 | 3/4'*2' | ||
1 ' | 1/4'*2 | 3/4'*3' | |||
1/4'*3' | 3/4'*4' | ||||
1/4'*4' | 3/4'*5' | ||||
1/4'*5' | 1'*2' | ||||
1/4'*6' | 1'*3' | ||||
3/8'*2' | 1'*4' | ||||
3/8'*2' | 1'*5' | ||||
ШЕСТИГР.НИПЕЛЬ | СПИСОК ТРУБНЫХ НИППЕЛЕЙ |
 | РАЗМЕР |  | РАЗМЕР | ||
3/8'*1/4 | 11/2'/1/2' | 3/8'*1/4' | 11/2'/1/2' | ||
1/2'*3/8' | 11/2'/3/4' | 1/2'*3/8' | 11/2'/3/4' | ||
1/2'*1/4' | 11/2'*1' | 1/2'*1/4' | 11/2'*1' | ||
3/4'*1/2' | 11/2'/11/4' | 3/4'*1/2' | 11/2'/11/4' | ||
1'*3/4' | 2'*11/2' | 1'*3/4' | 2'*11/2' | ||
1'*1/2' | 21/2'*11/2' | 1'*1/2' | 21/2'*11/2' | ||
11/4'*1/2' | 21/2'*1' | 11/4'*1/2' | 21/2'*1' | ||
11/4'*1 | 11/4'*1 | ||||
РЕДУКЦИОННЫЕ СОЕДИНЕНИЯ С ВНУТРЕННЕЙ РЕДУКЦИЕЙ | ШЕСТИГРАННЫЕ ВТУЛКИ |
 | РАЗМЕР |  | РАЗМЕР |
1/4 дюйма | 1/2'*1/4' | ||
3/8 дюйма | 1/2'*3/8' | ||
1/2 дюйма | 3/4'*1/2' | ||
3/4 дюйма | 3/4'*3/8' | ||
1 ' | 1'*3/4' |
ЖЕНСКИЕ КРЕСТЫ | РЕЖИМ ШЕСТИГРАННЫХ НИППЕЛЕЙ |
 | РАЗМЕР |  | РАЗМЕР | ||
1/4 дюйма | 11/4 дюйма | 1/4 дюйма | 11/4 дюйма | ||
3/8 дюйма | 11/2' | 3/8 дюйма | 11/2' | ||
1/2 дюйма | 2' | 1/2 дюйма | 2' | ||
3/4 дюйма | 21/2' | 3/4 дюйма | 21/2' | ||
1 ' | 3' | 1 ' | 3' | ||
90 КОЛЕНИ СТЕПЕНИ | НИППЕЛИ ДЛЯ ШЛАНГА KING |
 | РАЗМЕР |  | РАЗМЕР |
1/4 дюйма | 1/2 дюйма | ||
3/8 дюйма | 3/4 дюйма | ||
1/2 дюйма | 1 ' | ||
3/4 дюйма | 11/4 | ||
1 ' | 11/2' |
ФУТБОЛКИ ЖЕНСКИЕ | ЛЕНТОЧНАЯ МУФТА |
ЗАЖИМ ДЛЯ ШЛАНГА
ЗАЖИМ ДЛЯ ШЛАНГА ЕВРОПЕЙСКОГО ТИПА
Размер (мм) | П1 | П2/П4/П5 | Размер (мм) | П1 | П2/П4 |  | |||
Толщина*Пропускная способность | Толщина*Пропускная способность | ||||||||
17-19 | 0,6*1,8 | 0,6*1,8 | 86-91 | 1,5*24 | 0,8*24 | ||||
20-22 | 92-97 | ||||||||
23-25 | 98-103 | ||||||||
26-28 | 104-112 | ||||||||
29-31 | 0,8*20 | 0,6*20 | 113-121 | ||||||
32-35 | 122-130 | ||||||||
36-39 | 131-139 | 1,7*26 | 1,0*26 | ||||||
40-43 | 140-148 |  | |||||||
44-47 | 1,2*22 | 0,8*22 | 149-161 | ||||||
48-51 | 162-174 | ||||||||
52-55 | 175-187 | ||||||||
56-59 | 188-200 | ||||||||
60-63 | 201-213 | ||||||||
64-67 | 214-226 | ||||||||
68-73 | 1,5*24 | 0,8*24 | 227-239 | ||||||
74-79 | 240-252 | ||||||||
80-85 | |||||||||
Серия W1 (все детали из углеродистой стали)
Серия W2 ( лента из нержавеющей стали SS201/SS304, остальные из углеродистой стали) Серия W4 (все детали из нержавеющей стали SS201 или SS304)
Серия W5 (все детали из нержавеющей стали SS316)
ЗАЖИМ ДЛЯ ШЛАНГА АМЕРИКАНСКОГО ТИПА
Размер (мм) | П1 | П2/П4 | Размер (мм) | П1 | П2/П4 | |
Толщина*Пропускная способность | Толщина*Пропускная способность | |||||
8-12 | 8*0,6 | 8*0,6 | 33-57 | 12,7*0,7 | 12,7*0,6 | |
10-16 | 40-63 | |||||
13-19 | 46-70 | |||||
16-25 | 52-78 | |||||
10-16 | 12,7*0,7 | 12,7*0,6 | 59-82 | |||
13-19 | 65-89 | |||||
16-25 | 72-95 | |||||
19-29 | 78-101 | |||||
22-32 | 84-108 | |||||
25-38 | 91-114 | |||||
32-44 | 105-127 | |||||
27-51 | 118-140 | |||||
38-57 | 130-152 | |||||
44-64 | 143-165 | |||||
46-70 | 155-178 | |||||
W1Series( все детали из углеродистой стали
Серия W2 ( лента и мост из нержавеющей стали SS201 /SS304, остальные из углеродистой стали) Серия W4 (все детали из нержавеющей стали SS201 или SS304)
ЗАЖИМ ДЛЯ ШЛАНГА
ЗАЖИМ ДЛЯ ШЛАНГА ГЕРМАНСКОГО ТИПА/ГЕРМАНСКОГО ТИПА С РУЧКОЙ
Размер (мм) | П1 | П2/П4 | Размер (мм) | П1 | П2/П4 |
|
Толщина*Пропускная способность | Толщина*Пропускная способность | |||||
8-12 | 9/12*0,7 | 9/12*0,6 | 100-120 | 9/12*0,7 | 9/12*0,6 | |
10-16 | 110-130 | |||||
12-20 | 120-140 | |||||
16-25 | 130-150 | |||||
20-32 | 140-160 | |||||
25-40 | 150-170 | |||||
32-50 | 160-180 | |||||
40-60 | 170-190 | |||||
50-70 | 180-200 | |||||
60-80 | 190-210 | |||||
70-90 | 200-220 | |||||
80-100 | 210-230 | |||||
90-110 | 230-250 | |||||
Серия W1 (все детали изготовлены из углеродистой стали
Серия W2 (лента и корпус из нержавеющей стали SS201/SS304, винт из углеродистой стали) Серия W4 (все детали из нержавеющей стали SS201 или SS304)
ЗАЖИМ ДЛЯ ШЛАНГА ИЗ НЕРЖАВЕЮЩЕЙ СРЕДСТВА , АМЕРИКАНСКИЙ ШЛАНГ
Размер (мм) | П2/П4 | W4 | Размер (мм) | W4 |
| |
Толщина*Пропускная способность | Толщина*Пропускная способность | |||||
16-25 | 12,7/14,2*0,6 | 65-89 | 12,7/14,2*0,6 | |||
18-32 | 72-95 | |||||
21-38 | 78-101 | |||||
21-44 | 84-108 | |||||
27-51 | 91-114 | |||||
33-57 | 105-127 | |||||
40-63 | 117-140 | |||||
46-70 | 130-153 | |||||
52-76 | 142-165 | |||||
59-82 | 155-178 | |||||
Серия W4 (все детали AISI200 или 300)
Т- ТИП/ПРУЖИННЫЙ ШЛАНГОВЫЙ ЗАЖИМ
Размер (мм) | П2/П4 | Размер (мм) | П2/П4 |
| ||
Толщина*Пропускная способность | Толщина*Пропускная способность | |||||
35-40 | 19*0,6 | 83-91 | 19*0,6 | |||
38-43 | 86-94 | |||||
41-46 | 89-97 | |||||
44-51 | 92-100 | |||||
48-56 | 95-103 | |||||
51-59 | 102-110 | |||||
54-62 | 108-116 | |||||
57-65 | 114-122 | |||||
60-68 | 121-129 | |||||
63-71 | 127-135 | |||||
67-75 | 133-141 | |||||
70-78 | 140-148 | |||||
73-81 | 146-154 | |||||
76-84 | 152-160 | |||||
79-87 | 159-167 | |||||
ЗАЖИМ ДЛЯ ШЛАНГА
СИЛЬНЫЙ ХОМУТ АМЕРИКАНСКОГО ТИПА
Размер (мм) | П2/П4 | Размер (мм) | П2/П4 |  | ||
Толщина*Пропускная способность | Толщина*Пропускная способность | |||||
25-45 | 15,8*0,8 | 95-117 | 15,8*0,8 | |||
32-54 | 108-130 | |||||
45-66 | 121-143 | |||||
57-79 | 133-156 | |||||
70-92 | 146-168 | |||||
83-105 | 159-181 | |||||
ДВОЙНОЙ ЗАЖИМ ДЛЯ ШЛАНГА
Размер (мм) | Винт | Размер (мм) | Винт | Размер (мм) | Винт | Размер (мм) | Винт |  |
13-16 | М5*30 | 52-60 | М6*50 | 26-32 | М6*40 | 82-89 | М6*70 | |
16-19 | М5*30 | 58-66 | М6*60 | 32-38 | М6*40 | 92-98 | М6*70 | |
19-23 | М5*30 | 61-73 | М6*70 | 38-42 | М6*40 | 103-115 | М6*70 | |
23-26 | М5*30 | 74-80 | М6*70 | 42-48 | М6*40 | 115-125 | М6*70 |
ДРУГОЙ ЗАЖИМ
 |  |  |  |
ОДИНАРНЫЙ ЗАЖИМ ДЛЯ ШЛАНГА | ДВОЙНОЙ ЗАЖИМ ДЛЯ ШЛАНГА | ХОМУТЫ ДЛЯ ГОФРИРОВАННЫХ ШЛАНГОВ С ДВУМЯ БОЛТАМИ | ЗАЖИМ ДЛЯ ТРУБ МАНГОТОВЫЙ |
 |  |  |  |
РЕЗИНОВЫЙ ЗАЖИМ LINEDP | ШЛАНГОВЫЙ ЗАЖИМ ПРУЖИННАЯ СТАЛЬ | U-ОБРАЗНЫЙ ЗАЖИМ ВЫХЛОПНОЙ ТРУБЫ | ПЛАСТИКОВЫЙ ЗАЖИМ ДЛЯ ТРУБ |
 |  |  |  |
КОМПЛЕКТ ШЛАНГОВЫХ ЗАЖИМОВ | ПРЕДВАРИТЕЛЬНЫЙ ЗАЖИМ | НЕЙЛОНОВЫЕ КАБЕЛЬНЫЕ Стяжки | ЦЕНТРАЛЬНЫЕ ЗАЖИМЫ |
 |  |  |  |
| ЗАЖИМ ДЛЯ ШЛАНГА БРИТАНСКОГО ТИПА | ЗАЖИМ VBAND | ЗАЖИМ С ПОКРЫТИЕМ ПВХ |
СОЕДИНЕНИЯ И ЗАЖИМЫ
МУФТА CAMLOK И АДАПТЕРЫ
Фитинг с эксцентриковым замком, также называемый муфтой с кулачком и пазом, используется для соединения двух шлангов или труб вместе в различных отраслях промышленности, чтобы товар из одной мог быть перенесен в другую . Они просты в использовании, не требуют инструментов для соединения и разъединения двух половин муфт и заменяют традиционные трудоемкие методы некоторых других типов соединений шлангов или труб. Это, вместе с их экономической эффективностью , делает их самыми популярными муфтами в мире .
Обычно эксцентрики используются во всех отраслях промышленности, таких как производство, сельское хозяйство, нефть, газ, химическая, фармацевтическая и военная промышленность . Это чрезвычайно универсальный продукт, и поскольку при соединении полумуфт между собой нет резьбы , нет проблем с их повреждением или загрязнением. Это означает, что муфты Camlock очень подходят для грязных сред. Система особенно хорошо подходит для ситуаций , когда требуется частая замена шлангов , например , в грузовиках с бензином и промышленными химикатами .
Как работает камлок?
1. Узел состоит из переходника с наружной резьбой и муфты с внутренней резьбой. Для подключения и отсоединения:
2. Вытяните ручки муфты наружу и вставьте переходник подходящего размера в муфту - мама .
3. Закройте обе ручки одновременно , пока две половинки не будут прочно зафиксированы вместе.
4. Одновременное закрытие обеих ручек гарантирует , что рифленый адаптер будет последовательно натягиваться на уплотнение , создавая герметичный узел для безопасной передачи жидкостей .
5. Выполните действия в обратном порядке , чтобы отсоединить фитинг , убедившись перед этим , что в шланговом блоке сброшено давление .
Как измерить размеры вашего эксцентрикового замка Измерить металлический фитинг эксцентрикового замка достаточно просто . Например, если хвостовик шланга , наружная или внутренняя резьба имеет размер 2 , тогда муфта эксцентрикового замка будет называться муфтой камлока а2 .
Полипропилен немного отличается. Международного стандарта не существует , и разные производители имеют разные размеры головки. В размере / « корпус на самом деле составляет 3% 4», но его резьба (или хвостовик шланга ) — это Y₂».
В системах размера 1/' также имеются некоторые аномалии .
Для большинства кулачковых муфт измерьте внешний диаметр ( наружный диаметр) головки адаптера или внутренний диаметр ( внутренний диаметр) муфты. Это позволит определить размер фитинга , как показано на изображениях ниже.
|
|
МУФТА CAMLOKK И АДАПТЕРЫ
МАТЕРИАЛ: АЛЮМИЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 201/304/316, ЛАТУНЬ, ПП, НЕЙЛОН
| Размер |
| Размер | ||
1/2 дюйма | 2-1/2 дюйма | 1/2 дюйма | 2-1/2 дюйма | ||
3/4 дюйма | 3' | 3/4 дюйма | 3' | ||
1 ' | 4 дюйма | 1 ' | 4 дюйма | ||
1-1/4 дюйма | 5 дюймов | 1-1/4 дюйма | 5 дюймов | ||
1-1/2 дюйма | 6 дюймов | 1-1/2 дюйма | 6 дюймов | ||
2 | 8 дюймов | 2 | 8 дюймов | ||
ТИП A: МАЖЕРСКИЙ АДАПТЕРX ЖЕНСКИЙ | ТИП B: МУФТА С ЖЕНЩИНОЙ X НАРУЖНАЯ |
| Размер |
| Размер | ||
1/2 дюйма | 2-1/2 дюйма | 1/2 дюйма | 2-1/2 дюйма | ||
3/4 дюйма | 3' | 3/4 дюйма | 3' | ||
1 ' | 4 дюйма | 1 ' | 4 дюйма | ||
1-1/4 дюйма | 5 дюймов | 1-1/4 дюйма | 5 дюймов | ||
1-1/2 дюйма | 6 дюймов | 1-1/2 дюйма | 6 дюймов | ||
2 | 8 дюймов | 2 | 8 дюймов | ||
|
ТИП D: МУФТА С ВНУТРЕННЕЙ ЖЕНЩИНОЙ X ВНУТРЕННЯЯ
|
| Размер |
| Размер | ||
1/2 дюйма | 2-1/2 дюйма | 1/2 дюйма | 2-1/2 дюйма | ||
3/4 дюйма | 3' | 3/4 дюйма | 3' | ||
1 ' | 4 дюйма | 1 ' | 4 дюйма | ||
1-1/4 дюйма | 5 дюймов | 1-1/4 дюйма | 5 дюймов | ||
1-1/2 дюйма | 6 дюймов | 1-1/2 дюйма | 6 дюймов | ||
2 | 8 дюймов | 2 | 8 дюймов | ||
ТИП E: СОЕДИНИТЕЛЬНАЯ МУФТА С НАРУЖНОЙ РЕЗЬБОЙ X ХВОСТОВИК ШЛАНГА | ТИП F: ПАНЕРА X ПАПА |
| Размер |
| Размер | ||
1/2 дюйма | 2-1/2 дюйма | 1/2 дюйма | 2-1/2 дюйма | ||
3/4 дюйма | 3' | 3/4 дюйма | 3' | ||
1 ' | 4 дюйма | 1 ' | 4 дюйма | ||
1-1/4 дюйма | 5 дюймов | 1-1/4 дюйма | 5 дюймов | ||
1-1/2 дюйма | 6 дюймов | 1-1/2 дюйма | 6 дюймов | ||
2 | 8 дюймов | 2 | 8 дюймов | ||
ТИП DC:ПЫЛЕЗЫЧНЫЙ КОЛПАЧОК |
ТИП DP:ПЫЛЕЗЫЧНАЯ ЗАГЛУШКА |
СПЕЦИАЛЬНЫЕ МУФТЫ С ЗАМКОМ
| Размер |
| Размер |
1/2 дюйма | 1/2 дюйма | ||
3/4 дюйма | 3/4 дюйма | ||
1 ' | 1 ' | ||
1-1/4 | 1-1/4 | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2' | 2' | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
| 3' | 3' | ||
| 4 дюйма | 4 дюйма | ||
| 5 дюймов | 5 дюймов | ||
| 6 дюймов | 6 дюймов | ||
| 8 дюймов | 8 дюймов |
ТИП C: МНОГОЗУБЧАТЫЙ/ГЛАДКИЙ СНАРУЖИ | ТИП E: МНОГОЗУБЧАТЫЙ/ГЛАДКИЙ СНАРУЖИ |
| Размер |
| Размер |
ДКЛ150 | ДД150 | ||
| ДКЛ200 | ДД200 | ||
| ДКЛ300 | ДД2525 | ||
| ДКЛ400 | ДД300 | ||
| ДКЛ600 | ДД3020 | ||
ДД400 | |||
DD5040 | |||
DD6040 |
ТИП DCL:ЗАМКИВАЕМАЯ ПЫЛЕЗЫЧНАЯ КРЫШКА (С ТИТОМHADNLE) | ТИП DD: МУФТА С ВНУТРЕННЕЙ ЖЕНЩИНОЙ X ВНУТРЕННЯЯ МУФТА |
| Размер |
| Размер |
1 ' | 1 ' | ||
1-1/4 дюйма | 1-1/4 дюйма | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
3' | 3' | ||
4 дюйма | 4 дюйма |
ТИП C:CAMLOCKTYPE CXСПИРАЛЬНЫЙ ХВОСТОВИК ДЛЯ КОМПОСТНОГО ШЛАНГА | ТИП E:CAMLOCKTYPEEX СПИРАЛЬНЫЙ ХВОСТОВИК ДЛЯ КОМПОСТНОГО ШЛАНГА |
| Размер |
| Размер |
2'x1,5' | 1,5'х1' | ||
2'х3' | 2'x1,5' | ||
3'х2' | 3'x2' | ||
3'x2,5' | 3'x2,5' | ||
3'х4' | 3'х4' | ||
4'х3 | 4 дюйма × 2,5 дюйма | ||
4'x6' | 4'x3' | ||
6'х4' | 6'х4' |
АР | БР |
| Размер |
| Размер |
| 2'x1,5' | 1,5'x1' | ||
2'×2,5' | 2'x1,5' | ||
2,5 дюйма × 2 дюйма | 3'×2' | ||
3'×2' | 4'x2,5' | ||
3'x2,5' | 4'х3' | ||
3'х4' | |||
4'x2,5' | |||
4'×3' | |||
6'х4' |
ЧР | ДР |
| Размер |
| Размер |
2'×1,5' | 2'×1,5' | ||
2'х3' | 2'x3' | ||
3'х2' | 3'x1,5' | ||
3'x2,5' | 3'х2' | ||
3'х4' | 3'x2,5' | ||
4'x2' | 3'х4' | ||
4'х3' | 4'x2,5' | ||
5'х4' | 4'х3' |
скорая помощь | фр. |
| Размер |
4'-2,5' | |
6'-3' | |
6'-4' | |
6'-6' |
ТИП API: МУФТА XMALE ПАРА |
МУФТА ШТОРЦ
| Размер |
| Размер |
1 ' | 1 ' | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2' | 2' | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
3' | 3' | ||
4 дюйма | 4 дюйма | ||
5 дюймов | 5 дюймов | ||
6 дюймов | 6 дюймов |
ШЛАНГ ТАЙ | МУЖСКОЙ |
| Размер |
| Размер |
1 ' | 1 ' | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2' | 2' | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
3' | 3' | ||
4 дюйма | 4 дюйма | ||
5 дюймов | 5 дюймов | ||
6 дюймов | 6 дюймов |
ЖЕНСКИЙ |
|
| Размер |
| Размер |
1 ' | 1 ' | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2' | 2' | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
3' | 3' | ||
4 дюйма | 4 дюйма | ||
5 дюймов | 5 дюймов | ||
6 дюймов | 6 дюймов |
РЕДУКТОРНАЯ МУФТА |
|
| Размер |
| Размер |
4 дюйма | 4 дюйма | ||
5 дюймов | 5 дюймов | ||
6 | 6 | ||
8 дюймов | 8 дюймов | ||
10 дюймов | 10 дюймов | ||
12 дюймов | 12 дюймов | ||
14 дюймов | 14 дюймов | ||
16 дюймов | 16 дюймов |
СЕГМЕНТНЫЕ САМОБЛОКИРУЮЩИЕСЯ МУФТЫ STORZ ОДИНОЧНЫЙ ЗАЖИМ | ДВОЙНЫЕ ЗАЖИМНЫЕ Сегментированные самоконтрящиеся муфты STORZ |
| Размер |
| Размер |
8 дюймов | 8 дюймов | ||
10 дюймов | 10 дюймов | ||
12 дюймов | 12 дюймов | ||
14 дюймов | 14 дюймов | ||
16 дюймов | 16 дюймов |
БОКОВАЯ ПРЯЖКА ШЛАНГОВАЯ СОЕДИНИТЕЛЯ | БОКОВАЯ ПРЯЖКА ШЛАНГОВОЕ СОЕДИНЕНИЕ |
ШЛАНГОВАЯ СОЕДИНИТЕЛЬНАЯ МУФТА С ПАНЕВКАМИ
| Размер |
| Размер |
4 дюйма | 4 дюйма | ||
5 дюймов | 5 дюймов | ||
6 | 6 | ||
8 дюймов | 8 дюймов | ||
10 дюймов | 10 дюймов | ||
12 дюймов | 12 дюймов | ||
14 дюймов | 14 дюймов | ||
16 дюймов | 16 дюймов |
КОНЕЦ ШЛАНГА | КОНЕЦ ШЛАНГА |
| Размер |
| Размер |
4 дюйма | 4 дюйма | ||
5 дюймов | 5 дюймов | ||
6 дюймов | 6 дюймов | ||
8 дюймов | 8 дюймов | ||
10 дюймов | 10 дюймов | ||
12 дюймов | 12 дюймов | ||
14 дюймов | |||
16 дюймов |
КОНЕЦ ШЛАНГА С ФЛАНЕЦОМ | КОНЕЦ ШЛАНГА |
МУФТА ГИЙМЕНА
| Размер |
| Размер | ||
Ду40 | Ду80-76 | Ду50ХДу40 | ДУ80ХДУ65 | ||
Ду40Л | Ду80-76Л | Ду65ХДу40 | Ду100ХДу40 | ||
Ду45 | Ду80-80 | Ду65ХДу50 | Ду100ХДу50 | ||
Ду50 | Ду80-90 | Ду80ХДу40 | Ду100ХДу65 | ||
Ду50Л | Ду80-90Л | Ду80ХДу50 | Ду100XDN80 | ||
Ду50-55 | Ду100 | ||||
| Ду65 | Ду100Л | ||||
Ду65-70 | Ду110 | ||||
НАКОПИТЕЛЬ ШЛАНГА GUILLEMIN С ЗАЩЕЛКОЙ | РЕДУКТОР МУФТЫ GUILLEMIN |
| Размер |
| Размер |
Ду45 | Ду45 | ||
Ду50 | Ду50 | ||
Ду65 | Ду65 | ||
Ду80 | Ду80 | ||
Ду100 | Ду100 |
ВНУТРЕННЯЯ БЕЗ ЗАЩЕЛКИ | НАРУЖНАЯБЕЗ ЗАЩЕЛКИ |
| Размер |
| Размер |
Ду45 | Ду45 | ||
Ду50 | Ду50 | ||
Ду65 | Ду65 | ||
Ду80 | Ду80 | ||
Ду100 | Ду100 |
КРЫШКА+ЗАЩЕЛКА+ЦЕПЬ | ГЕЛИКО МАЛЕ |
BS336 МГНОВЕННОЕ СОЕДИНЕНИЕ
| Размер |
| Размер |
| Размер |
2' | 2' | 1/2 дюйма | |||
2-1/2 дюйма | 2-1/2 дюйма | 3/4 дюйма | |||
1 ' | |||||
1-1/4 дюйма | |||||
1-1/2 дюйма | |||||
2' | |||||
3' |
КАП | ЗАТЫКАТЬ | СТАНДАРТНЫЙ ШТИФТ LUGCOUPUNG |
СОЕДИНЕНИЯ ДЛЯ ПОЖАРНЫХ ШЛАНГОВ
| Размер |
| Размер |
| Размер |
1-1/2 дюйма | 1-1/2 дюйма | 1 ' | |||
2-1/2 дюйма | 2-1/2 дюйма | 1-1/4 дюйма | |||
1-1/2 дюйма | |||||
2' | |||||
2-1/2 дюйма | |||||
3' | |||||
4 дюйма |
СОЕДИНЕНИЯ ДЛЯ ПОЖАРНЫХ ШЛАНГОВ NH/NST | СОЕДИНЕНИЕ ПОЖАРНОГО ШЛАНГА | СОЕДИНЕНИЕ С ШТИФТНЫМ ПРОУШКОМ |
| Размер |
| Размер |
| Размер |
2' | 1-1/2 дюйма | Ду 50 | |||
3' | 2' | DN 65 | |||
4 дюйма | 2-1/2 дюйма | DN 80 | |||
6 дюймов | 3' | DN 100 | |||
8 дюймов | 4 дюйма | DN 125 | |||
10 дюймов | |||||
12 дюймов |
БАУЭРОВСКАЯ МУФТА | ЯПОНСКОЕ ШЛАНГОВОЕ СОЕДИНЕНИЕ | ГОСТ МУФТА |
СОЕДИНЕНИЯ ДЛЯ ПОЖАРНЫХ ШЛАНГОВ
| Размер |
| Размер | ||
Ду19-30М | Качели Мануа | Ду19-30М | Руководство по повороту | ||
Ду25-30М | Руководство по повороту | Ду25-30М | Руководство по повороту | ||
Ду19-30 | Качели автоматические | ||||
Ду25-30М | Качели автоматические | ||||
КАТУШКА ПОЖАРНОГО ШЛАНГА | КАТУШКА ПОЖАРНОГО ШЛАНГА |
| Размер |
| Размер |
250*200*550 мм | 380*130*500 мм | ||
280*220*580 мм | 550*160*700 мм | ||
| 380*200*680 мм | |||
450*260*800 мм |
ХРАНЕНИЕ И ЗАЩИТА КАТУШКИ | ХРАНЕНИЕ И ЗАЩИТА КАТУШКОВ |
| Размер |
| Размер |
| Размер |
1,5 дюйма | 1,5 дюйма | 1,5 дюйма | |||
2' | 2' | 2' | |||
2,5 дюйма | 2,5 дюйма | 2,5 дюйма |
РЕГУЛИРОВКА ПОТОКА ПОЖАРНЫХ ФОРСУНОК | РЕГУЛИРОВКА ПОТОКА ПОЖАРНЫХ ФОРСУНОК | РЕГУЛИРОВКА ПОТОКА ПОЖАРНЫХ ФОРСУНОК |
| Размер | Минимальные остаточные потери и практически нулевой утечка означает, что безопасность оператора гарантирована . Меньшая утечка также означает, что больше продукта может быть доставляться клиентам , переводить на более высокая прибыль для обработчика . Материалы: нержавеющая сталь/алюминий/латунь. |
1 ' | ||
2' | ||
3' | ||
4 дюйма | ||
6 дюймов | ||
8 дюймов |
| Соединения DRY-BREAK |
НОЖНОЙ КЛАПАН/СТРАНЬЕР
| Размер |
| Размер |
4 дюйма | 2' | ||
6 дюймов | 3' | ||
8 дюймов | 4 дюйма | ||
5 дюймов | |||
6 дюймов |
СТАЛЬНОЙ ОЦИНКОВАННЫЙ НОЖНОЙ КЛАПАН С ФЛАНЕЦОМ | СТАЛЬНОЙ ОЦИНКОВАННЫЙ НОЖНОЙ КЛАПАН |
| Размер |
| Размер |
1-1/2 дюйма | 1/2 дюйма | ||
2' | 3/4 дюйма | ||
2-1/2 дюйма | 1 ' | ||
3' | 1-1/4 дюйма | ||
4 дюйма | 1-1/2 дюйма | ||
6 дюймов | 2' | ||
8 дюймов | 2-1/2 дюйма | ||
3' | |||
4 дюйма |
НОЖНОЙ КЛАПАН | ОДНОХОДОВОЙ НИЖНИЙ КЛАПАН |
| Размер |
| Размер |
1/2 дюйма | 1/2 дюйма | ||
3/4 дюйма | 3/4 дюйма | ||
1 ' | 1 ' | ||
1-1/4 дюйма | 1-1/4 дюйма | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2' | 2' | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
3' | 3' | ||
4 дюйма | 4 дюйма |
ЛАТУННЫЙ ОБРАТНЫЙ КЛАПАН С ФИЛЬТРОМ ПЛАСТИКОВЫЙ СЕРДЕЧНИК | СИЛЬНЫЙ ЛАТУННЫЙ НОЖНОЙ КЛАПАН ДЛЯ ВОДЫ НИЖНИЙ КЛАПАН НАСОСА |
| Размер |
| Размер |
1 ' | 1 ' | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2' | 2' | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
3' | 3' | ||
4 дюйма | 4 дюйма |
ПЛОСКИЙ КЛАПАН НИЗКОГО ДАВЛЕНИЯ из ПВХ | ПЛАСТИКОВЫЙ ФИЛЬТР ВСАСЫВАЮЩЕГО ШЛАНГА С КРУГЛЫМ ОТВЕРСТИЕМ |
НОЖНОЙ КЛАПАН/СТРАНЬЕР
| Размер |
| Размер |
1 ' | 1 ' | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2' | 2' | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
3' | 3' | ||
4 дюйма | 4 дюйма | ||
6 дюймов | 6 дюймов | ||
8 дюймов | 8 дюймов |
СТРАНЬЕ | ВСАСЫВАЮЩИЙ ФИЛЬТР МУСОРНОГО НАСОСА |
| Размер |
| Размер |
1 ' | 1 ' | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2' | 2' | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
3' | 3' | ||
4 дюйма | 4 дюйма | ||
6 дюймов | 6 дюймов | ||
8 дюймов | 8 дюймов |
жестяной фильтр | СТАЛЬНОЙ ФИЛЬТР С ДЛИННЫМИ ТОНКИМИ ОТВЕРСТИЯМИ |
KC НИППЕЛЬ/ МАНДЕР ДЛЯ ШЛАНГА/F НАКОНЕЧНИК
| Размер |
| Размер | ||
1/2 | 3' | 1/2 | 3' | ||
3/4 дюйма | 4 дюйма | 3/4 дюйма | 4 дюйма | ||
1 ' | 5 дюймов | 1 ' | 5 дюймов | ||
1-1/4 дюйма | 6 дюймов | 1-1/4 дюйма | 6 дюймов | ||
1-1/2 дюйма | 8 дюймов | 1-1/2 дюйма | 8 дюймов | ||
| 2' | 10 дюймов | 2' | 10 дюймов | ||
2-1/2 дюйма | 12 дюймов | 2-1/2 дюйма | 12 дюймов | ||
| КОМБИНИРОВАННЫЙ СОСК KING |
| Размер |
| Размер |
2' | 2' | ||
3' | 3' | ||
4 дюйма | 4 дюйма | ||
5 дюймов | 5 дюймов | ||
6 дюймов | 6 дюймов | ||
8 дюймов | 8 дюймов |
ОБЖИМНЫЙ КОМБИНИРОВАННЫЙ НИППЕЛЬ | КОМБИНИРОВАННЫЙ СОСК KING |
BS336 МГНОВЕННАЯ СОЕДИНЕНИЕ
| Размер |
| Размер |
1 ' | 25 | ||
1-1/4 дюйма | 32 | ||
1-1/2 дюйма | 40 | ||
2' | 50 | ||
| 2-1/2 дюйма | 65 | ||
3' | 80 | ||
4 дюйма | 100 |
РАЗЪЕМ CHUCKTC БЫСТРОЙ КАРТЫ | РАЗЪЕМ DIN MALE |
| Размер |
| Размер |
| 25 | 1 ' | ||
| 32 | 1-1/4 дюйма | ||
| 40 | 1-1/2 дюйма | ||
| 50 | 2' | ||
| 65 | 2-1/2 дюйма | ||
| 80 | 3' | ||
| 100 | 4 дюйма |
РАЗЪЕМ DIN «МАМА» | SMS РАЗЪЕМ |
| Размер |
| Размер |
1 ' | 1 ' | ||
1-1/4 дюйма | 1-1/2 дюйма | ||
1-1/2 дюйма | 2' | ||
2' | 2-1/2 дюйма | ||
| 2-1/2 дюйма | 3' | ||
3' | 4 дюйма | ||
4 дюйма | |||
| 6 дюймов |
РАЗЪЕМ DIN ПАНЕЛЯ | НАКОНЕЧНИК 90°TRI-CLAMP ЗАВЕРШЕННЫЕ ИЗГИБЫ |
| Размер |
| Размер |
1 ' | 1 ' | ||
1-1/2 дюйма | 1-1/2 дюйма | ||
2' | 2' | ||
2-1/2 дюйма | 2-1/2 дюйма | ||
| 3' | 3' | ||
4 дюйма | 4 дюйма |
ЗАВЕРШЕННЫЕ ИЗГИБЫ | ИЗГИБЫ С ТРОЙНЫМ ЗАЖИМНЫМ ФЕРРУЛОМ Y |
| Размер |
| Размер | |
1,5'-1' | 3'-2,5' | 1 ' | ||
2'-1' | 4'-1,5' | 1-1/2 дюйма | ||
2'-1,5' | 4'-2' | 2' | ||
2,5'-1' | 4'-2,5' | 2-1/2 дюйма | ||
2,5'-2' | 4'-3' | 3' | ||
3'-1' | 4 дюйма | |||
3'-1,5' | 5 дюймов | |||
| 3'-2' | 6 дюймов | |||
КОНЦЕНТРИЧЕСКИЙ ПЕРЕХОДНИК С ФТОРИНОВЫМ ЗАЖИМОМ | СВОБОДНЫЙ ТРУБНЫЙ ФЛАНЕЦ |
| Размер |
1 ' | |
1-1/2 дюйма | |
2' | |
2-1/2 дюйма | |
| 3' | |
| 4 дюйма | |
| 5 дюймов | |
| 6 дюймов |
ФИКСИРОВАННЫЙ ФЛАНЕЦ |
КЛАПАН
| Размер | | Размер | ||
1/4 дюйма | 1,2 дюйма | 1 ' | 3' | ||
3/8 дюйма | 1,5 дюйма | 1-1/2 дюйма | 4 дюйма | ||
1/2 дюйма | 2' | 2' | 5 дюймов | ||
3/4 дюйма | 2,5 дюйма | 2-1/2 дюйма | 6 дюймов | ||
1 ' | 3' | ||||
2 ШАРОВОЙ КРАН ПК ПОЛНОПРОХОДНОГО ТИПА ISA | 3 ШАРОВЫЕ КРАНЫ ПК |
| Размер | | Размер | |
1/8 дюйма | 1/4 дюйма | 1 ' | ||
1/4 дюйма | 3/8 дюйма | 1-1/4 дюйма | ||
| 3/8 дюйма | 1/2 дюйма | 1-1/2 дюйма | ||
| 1/2 дюйма | 3/4 дюйма | 2' | ||
| 3/4 дюйма | ||||
| 1 ' | ||||
МИНИ ШАРОВОЙ КРАН | 1 ШАРОВОЙ КРАН ПК ВНУТРЕННЯЯ РЕЗЬБА |
| Размер | | Размер | ||
1/4 дюйма | -1/4 дюйма | 1/2 дюйма | 21/2' | ||
3/8 дюйма | 1-1/2 дюйма | 3/4 дюйма | 3' | ||
1/2 дюйма | 2' | 1 ' | 4 дюйма | ||
3/4 дюйма | 3' | 11/4 дюйма | 5 дюймов | ||
1 ' | 4 дюйма | 11/2' | 6 дюймов | ||
2' | 8 дюймов | ||||
ЛАТУННЫЙ ШАРОВОЙ КРАН | ФЛАНЕЦ ПРЯМОЙ МОНТАЖ ШАРОВОГО КРАНА |
МУФТЫ SANDBL AST
МАТЕРИАЛ: УГЛЕРОДИСТАЯ СТАЛЬ, АЛЮМИНИЕВЫЙ СПЛАВ, НЕЙЛОН
| Размер | | Размер | | Размер |
3/4 дюйма | 3/4 дюйма | 3/4 дюйма | |||
1 ' | 1 ' | 1 ' | |||
1-1/4 дюйма | 1-1/4 дюйма | 1-1/4 дюйма | |||
1-1/2 дюйма | 1-1/2 дюйма | 1-1/2 дюйма |
ШЛАНГОВОЕ СОЕДИНЕНИЕ С ДВУМЯ ПРОУШИНАМИ | ДЕРЖАТЕЛЬ ФОРСУНКИ | СОЕДИНЕНИЕ С ВНУТРЕННЕЙ РЕЗЬБОЙ |
НАЗЕМНАЯ СОЕДИНИТЕЛЬНАЯ МУФТА
| Размер | | Размер | ||
1/2 дюйма | 2' | 1/2 дюйма | 2' | ||
3/4 дюйма | 2-1/2 дюйма | 3/4 дюйма | 2-1/2 дюйма | ||
1 ' | 3' | 1 ' | 3' | ||
1-1/4 дюйма | 4 дюйма | 1-1/4 дюйма | 4 дюйма | ||
1-1/2 дюйма | 1-1/2 дюйма | ||||
ШЛАНГ С БАРАКОВОЙ ГАЙКОЙ И ВНУТРЕННЕЙ ВНУТРЕННЕЙ ШЛАНГОЙ | ТОЛЬКО СТЕРЖЕНЬ С НАРУЖНОЙ ТРУБОЙ |
| Размер | |
1/2 дюйма | 2' | |
3/4 дюйма | 2-1/2 дюйма | |
1 ' | 3' | |
1-1/4 дюйма | 4 дюйма | |
ЗАЖИМ БЛОКИРОВКИ |
ФЛАНЦЫ
| Диапазон идентификаторов шлангов (дюймы) | диапазон диаметров шланга (дюймы) | | Диапазон идентификаторов шлангов (дюймы) | диапазон диаметров шланга (дюймы) |
1/2-11/4 | 1/2-11/2 | 1/2-11/4 | 1/2-11/2 | ||
| 11/2-3 | 2-3 | 11/2-3 | 2-3 |
ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬНЫЙ ТРОС ШЛАНГА (ШЛАНГ К ШЛАНГУ) |
|
| Название продукта | Алюминиевый фланец безопасный хомут для шланга | | Размер | ||
Модель | ОД | Размер | 1/2 дюйма | 2' | ||
Ду50 | 72 | 2' | 3/4 дюйма | 2-1/2 дюйма | ||
Ду75 | 98 | 3' | 1 ' | 3' | ||
Ду100 | 125 | 4 дюйма | 1-1/4 дюйма | 4 дюйма | ||
Ду125 | 152 | 5 дюймов | 1-1/2 дюйма | |||
Ду150 | 177 | 6 дюймов | ||||
Ду200 | 230 | 8 дюймов | ||||
Ду250 | 282 | 10 дюймов | ||||
| Ду300 | 336 | 12 дюймов | ||||
Ду350 | 386 | 14 дюймов | ||||
Ду400 | 436 | 16 дюймов | ||||
АЛЮМИНИЕВЫЙ ФЛАНЕЦ БЕЗОПАСНОСТИ ЗАЖИМ ДЛЯ ШЛАНГА | DIN2817 ПРЕДОХРАНИТЕЛЬНЫЙ ЗАЖИМ ДЛЯ ШЛАНГА |
| | |
НАДЛЕЖАТЬ | ФЛАНЕЦ С ВОРОТНОЙ ГОРЛОВИНОЙ | ФЛАНЦЫ ПОД ПРИВАРКУ |
| | |
РЕЗЬБА ФЛАНЕЦ | ПЛАСТИНАФЛАНЕЦ | ГЛУХОЙ ФЛАНЕЦ |
СОЕДИНЕНИЕ ВОЗДУШНОГО ШЛАНГА
ЕВРОПЕЙСКИЙ ТИП
| Размер | | Размер | | Размер |
3/8 дюйма | 3/8 дюйма | 3/8 дюйма | |||
1/2 дюйма | 1/2 дюйма | 1/2 дюйма | |||
3/4 дюйма | 3/4 дюйма | 3/4 дюйма | |||
1 ' | 1 ' | 1 ' |
КОНЕЦ ШЛАНГА БЕЗ ОБРАТНИКА | КОНЕЦ ШЛАНГА БЕЗ ОБРАТНИКА | МУЖСКОЙ КОНЕЦ |
| Размер |
3/8 дюйма | |
1/2 дюйма | |
3/4 дюйма | |
1 ' |
ЖЕНСКИЙ КОНЕЦ |
АМЕРИКАНСКИЙ ТИП
| Размер | | Размер | | Размер |
3/8 дюйма | 3/8 дюйма | 3/8 дюйма | |||
1/2 дюйма | 1/2 дюйма | 1/2 дюйма | |||
3/4 дюйма | 3/4 дюйма | 3/4 дюйма | |||
1 ' | 1 ' | 1 ' |
КОНЕЦ ШЛАНГА |
|
|
| Размер | | Размер | | Размер |
3/8 дюйма | 3/8 дюйма | 3/8 дюйма | |||
1/2 дюйма | 1/2 дюйма | 1/2 дюйма | |||
3/4 дюйма | 3/4 дюйма | 3/4 дюйма | |||
1 ' | 1 ' | 1 ' |
ЧЕТЫРЕ ПРОУШИНЫ | ЗАТЫКАТЬ |
|
ГЕКА МУФТА
| | |
ЛАТУННЫЙ КОНЕЦ ШЛАНГА ТИПА GEKA | ЛАТУНЬ ТИП GEKA НАРУЖНАЯ РЕЗЬБА | ЛАТУННАЯ ВНУТРЕННЯЯ РЕЗЬБА ТИПА GEKA |
| НЕТ | Размер/мм | НЕТ | Размер/мм |
СЛ-22 | 20-22 | СЛ-550 | 114-128 | |
СЛ-29 | 22-29 | СЛ-600 | 130-144 | |
СЛ-34 | 28-34 | СЛ-675 | 151-165 | |
СЛ-40 | 32-40 | СЛ-769 | 165-192 | |
СЛ-49 | 39-49 | СЛ-818 | 192-208 | |
СЛ-60 | 48-60 | СЛ-875 | 208-225 | |
СЛ-76 | 60-76 | СЛ-988 | 225-239 | |
СЛ-94 | 76-94 | СЛ-1125 | 252-289 | |
СЛ-115 | 94-115 | СЛ-1275 | 300-330 | |
СЛ-400 | 88-96 | СЛ-1450 | 335-38 | |
СЛ-463 | 96-103 | СЛ-1700 | 384-451 | |
СЛ-52 | 103-125 |
ДВОЙНОЙ БОЛТОВЫЙ ЗАМОК |
| СК22 | | РАЗМЕР |
СК29 | 1,5 дюйма | ||
СК34 | 2' | ||
СК40 | 2,5 дюйма | ||
3' | |||
4 дюйма | |||
6 дюймов |
ЗАЖИМЫ С ДВОЙНЫМ БОЛТОМ С ОБОРУДОВАНИЕМ УГЛЕРОДИСТАЯ СТАЛЬ/КОВКОВЫЙ ЛИТОЙ ЛОН | НАКОНЕЧНИКИ |
УНИВЕРСАЛЬНЫЕ МУФТЫ-АВСТРАЛИЯ ТИП A
| РАЗМЕР | | РАЗМЕР |
3/8 дюйма | 3/8 дюйма | ||
1/2 дюйма | 1/2 дюйма | ||
3/4 дюйма | 3/4 дюйма | ||
1 ' | 1 ' | ||
1-1/4 дюйма | 1-1/4 дюйма |
КОНЦЫ ШЛАНГА | МУЖЧИНЫ |
МУФТЫ УНИВЕРСАЛЬНЫЕ -ASTRALIA ТИП А
| РАЗМЕР | | РАЗМЕР |
3/8 дюйма | 3/8 дюйма | ||
1/2 дюйма | 1/2 дюйма | ||
3/4 дюйма | 3/4 дюйма | ||
1 | 1 | ||
1-1/4 дюйма | 1-1/4 дюйма |
ЖЕНСКИЕ КОНЦЫ | ПРИКОЛОТЬ |
| РАЗМЕР | | РАЗМЕР |
3/8 дюйма | 3/8 дюйма | ||
1/2 дюйма | 1/2 дюйма | ||
3/4 дюйма | 3/4 дюйма | ||
1 | 1 | ||
1-1/4 дюйма | 1-1/4 дюйма |
ГЛУХОЙ КОНЕЦ | ПРОКЛАДКА |
УНИВЕРСАЛЬНЫЕ МУФТЫ-ASTRALIA ТИП S
| РАЗМЕР | | РАЗМЕР | | РАЗМЕР |
3/8 дюйма | 3/8 дюйма | 3/8 дюйма | |||
1/2 дюйма | 1/2 дюйма | 1/2 дюйма | |||
3/4 дюйма | 3/4 дюйма | 3/4 дюйма | |||
1 ' | 1 ' | 1 ' | |||
1-1/4 дюйма | 1-1/4 дюйма | 1-1/4 дюйма | |||
1-1/2 дюйма | 1-1/2 дюйма | 1-1/2 дюйма | |||
2' | 2' | 2' | |||
3' | 3' | 3' |
КОНЦЫ ШЛАНГА | МУЖСКОЙ КОНЕЦ | ЖЕНЩИНЫ |
| РАЗМЕР | | РАЗМЕР | | РАЗМЕР |
3/8 дюйма | 3/8 дюйма | 3/8 дюйма | |||
1/2 дюйма | 1/2 дюйма | 1/2 дюйма | |||
3/4 дюйма | 3/4 дюйма | 3/4 дюйма | |||
1 ' | 1 ' | 1 ' | |||
1-1/4 дюйма | 1-1/4 дюйма | 1-1/4 дюйма | |||
1-1/2 дюйма | 1-1/2 дюйма | 1-1/2 дюйма | |||
2' | 2' | 2' | |||
3' | 3' | 3' |
3-Х ПУСТОЙ | ГЛУХОЙ КОНЕЦ | ПРОКЛАДКА |
РЕЗЬБОВОЙ ТРУБНЫЙ ФИТИНГ
| РАЗМЕР | | РАЗМЕР | ||
1/4 дюйма | 11/4 дюйма | 1/2'*2' | 3/8'*4' | ||
3/8 дюйма | 11/2' | 1/2'*3' | 3/8'*5' | ||
1/2 дюйма | 2' | 1/2'*4' | 3/8'*6' | ||
3/4 дюйма | 21/2' | 1/2'*5 | 3/4'*2' | ||
1 ' | 1/4'*2 | 3/4'*3' | |||
1/4'*3' | 3/4'*4' | ||||
1/4'*4' | 3/4'*5' | ||||
1/4'*5' | 1'*2' | ||||
1/4'*6' | 1'*3' | ||||
3/8'*2' | 1'*4' | ||||
3/8'*2' | 1'*5' | ||||
ШЕСТИГР.НИПЕЛЬ | СПИСОК ТРУБНЫХ НИППЕЛЕЙ |
| РАЗМЕР | | РАЗМЕР | ||
3/8'*1/4 | 11/2'/1/2' | 3/8'*1/4' | 11/2'/1/2' | ||
1/2'*3/8' | 11/2'/3/4' | 1/2'*3/8' | 11/2'/3/4' | ||
1/2'*1/4' | 11/2'*1' | 1/2'*1/4' | 11/2'*1' | ||
3/4'*1/2' | 11/2'/11/4' | 3/4'*1/2' | 11/2'/11/4' | ||
1'*3/4' | 2'*11/2' | 1'*3/4' | 2'*11/2' | ||
1'*1/2' | 21/2'*11/2' | 1'*1/2' | 21/2'*11/2' | ||
11/4'*1/2' | 21/2'*1' | 11/4'*1/2' | 21/2'*1' | ||
11/4'*1 | 11/4'*1 | ||||
РЕДУКЦИОННЫЕ СОЕДИНЕНИЯ С ВНУТРЕННЕЙ РЕДУКЦИЕЙ | ШЕСТИГРАННЫЕ ВТУЛКИ |
| РАЗМЕР | | РАЗМЕР |
1/4 дюйма | 1/2'*1/4' | ||
3/8 дюйма | 1/2'*3/8' | ||
1/2 дюйма | 3/4'*1/2' | ||
3/4 дюйма | 3/4'*3/8' | ||
1 ' | 1'*3/4' |
ЖЕНСКИЕ КРЕСТЫ | РЕЖИМ ШЕСТИГРАННЫХ НИППЕЛЕЙ |
| РАЗМЕР | | РАЗМЕР | ||
1/4 дюйма | 11/4 дюйма | 1/4 дюйма | 11/4 дюйма | ||
3/8 дюйма | 11/2' | 3/8 дюйма | 11/2' | ||
1/2 дюйма | 2' | 1/2 дюйма | 2' | ||
3/4 дюйма | 21/2' | 3/4 дюйма | 21/2' | ||
1 ' | 3' | 1 ' | 3' | ||
90 КОЛЕНИ СТЕПЕНИ | НИППЕЛИ ДЛЯ ШЛАНГА KING |
| РАЗМЕР | | РАЗМЕР |
1/4 дюйма | 1/2 дюйма | ||
3/8 дюйма | 3/4 дюйма | ||
1/2 дюйма | 1 ' | ||
3/4 дюйма | 11/4 | ||
1 ' | 11/2' |
ФУТБОЛКИ ЖЕНСКИЕ | ЛЕНТОЧНАЯ МУФТА |
ЗАЖИМ ДЛЯ ШЛАНГА
ЗАЖИМ ДЛЯ ШЛАНГА ЕВРОПЕЙСКОГО ТИПА
Размер (мм) | П1 | П2/П4/П5 | Размер (мм) | П1 | П2/П4 | | |||
Толщина*Пропускная способность | Толщина*Пропускная способность | ||||||||
17-19 | 0,6*1,8 | 0,6*1,8 | 86-91 | 1,5*24 | 0,8*24 | ||||
20-22 | 92-97 | ||||||||
23-25 | 98-103 | ||||||||
26-28 | 104-112 | ||||||||
29-31 | 0,8*20 | 0,6*20 | 113-121 | ||||||
32-35 | 122-130 | ||||||||
36-39 | 131-139 | 1,7*26 | 1,0*26 | ||||||
40-43 | 140-148 | | |||||||
44-47 | 1,2*22 | 0,8*22 | 149-161 | ||||||
48-51 | 162-174 | ||||||||
52-55 | 175-187 | ||||||||
56-59 | 188-200 | ||||||||
60-63 | 201-213 | ||||||||
64-67 | 214-226 | ||||||||
68-73 | 1,5*24 | 0,8*24 | 227-239 | ||||||
74-79 | 240-252 | ||||||||
80-85 | |||||||||
Серия W1 (все детали из углеродистой стали)
Серия W2 ( лента из нержавеющей стали SS201/SS304, остальные из углеродистой стали) Серия W4 (все детали из нержавеющей стали SS201 или SS304)
Серия W5 (все детали из нержавеющей стали SS316)
ЗАЖИМ ДЛЯ ШЛАНГА АМЕРИКАНСКОГО ТИПА
Размер (мм) | П1 | П2/П4 | Размер (мм) | П1 | П2/П4 | |
Толщина*Пропускная способность | Толщина*Пропускная способность | |||||
8-12 | 8*0,6 | 8*0,6 | 33-57 | 12,7*0,7 | 12,7*0,6 | |
10-16 | 40-63 | |||||
13-19 | 46-70 | |||||
16-25 | 52-78 | |||||
10-16 | 12,7*0,7 | 12,7*0,6 | 59-82 | |||
13-19 | 65-89 | |||||
16-25 | 72-95 | |||||
19-29 | 78-101 | |||||
22-32 | 84-108 | |||||
25-38 | 91-114 | |||||
32-44 | 105-127 | |||||
27-51 | 118-140 | |||||
38-57 | 130-152 | |||||
44-64 | 143-165 | |||||
46-70 | 155-178 | |||||
W1Series( все детали из углеродистой стали
Серия W2 ( лента и мост из нержавеющей стали SS201 /SS304, остальные из углеродистой стали) Серия W4 (все детали из нержавеющей стали SS201 или SS304)
ЗАЖИМ ДЛЯ ШЛАНГА
ЗАЖИМ ДЛЯ ШЛАНГА ГЕРМАНСКОГО ТИПА/ГЕРМАНСКОГО ТИПА С РУЧКОЙ
Размер (мм) | П1 | П2/П4 | Размер (мм) | П1 | П2/П4 |
|
Толщина*Пропускная способность | Толщина*Пропускная способность | |||||
8-12 | 9/12*0,7 | 9/12*0,6 | 100-120 | 9/12*0,7 | 9/12*0,6 | |
10-16 | 110-130 | |||||
12-20 | 120-140 | |||||
16-25 | 130-150 | |||||
20-32 | 140-160 | |||||
25-40 | 150-170 | |||||
32-50 | 160-180 | |||||
40-60 | 170-190 | |||||
50-70 | 180-200 | |||||
60-80 | 190-210 | |||||
70-90 | 200-220 | |||||
80-100 | 210-230 | |||||
90-110 | 230-250 | |||||
Серия W1 (все детали изготовлены из углеродистой стали
Серия W2 (лента и корпус из нержавеющей стали SS201/SS304, винт из углеродистой стали) Серия W4 (все детали из нержавеющей стали SS201 или SS304)
ЗАЖИМ ДЛЯ ШЛАНГА ИЗ НЕРЖАВЕЮЩЕЙ СРЕДСТВА , АМЕРИКАНСКИЙ ШЛАНГ
Размер (мм) | П2/П4 | W4 | Размер (мм) | W4 |
| |
Толщина*Пропускная способность | Толщина*Пропускная способность | |||||
16-25 | 12,7/14,2*0,6 | 65-89 | 12,7/14,2*0,6 | |||
18-32 | 72-95 | |||||
21-38 | 78-101 | |||||
21-44 | 84-108 | |||||
27-51 | 91-114 | |||||
33-57 | 105-127 | |||||
40-63 | 117-140 | |||||
46-70 | 130-153 | |||||
52-76 | 142-165 | |||||
59-82 | 155-178 | |||||
Серия W4 (все детали AISI200 или 300)
Т- ТИП/ПРУЖИННЫЙ ШЛАНГОВЫЙ ЗАЖИМ
Размер (мм) | П2/П4 | Размер (мм) | П2/П4 |
| ||
Толщина*Пропускная способность | Толщина*Пропускная способность | |||||
35-40 | 19*0,6 | 83-91 | 19*0,6 | |||
38-43 | 86-94 | |||||
41-46 | 89-97 | |||||
44-51 | 92-100 | |||||
48-56 | 95-103 | |||||
51-59 | 102-110 | |||||
54-62 | 108-116 | |||||
57-65 | 114-122 | |||||
60-68 | 121-129 | |||||
63-71 | 127-135 | |||||
67-75 | 133-141 | |||||
70-78 | 140-148 | |||||
73-81 | 146-154 | |||||
76-84 | 152-160 | |||||
79-87 | 159-167 | |||||
ЗАЖИМ ДЛЯ ШЛАНГА
СИЛЬНЫЙ ХОМУТ АМЕРИКАНСКОГО ТИПА
Размер (мм) | П2/П4 | Размер (мм) | П2/П4 | | ||
Толщина*Пропускная способность | Толщина*Пропускная способность | |||||
25-45 | 15,8*0,8 | 95-117 | 15,8*0,8 | |||
32-54 | 108-130 | |||||
45-66 | 121-143 | |||||
57-79 | 133-156 | |||||
70-92 | 146-168 | |||||
83-105 | 159-181 | |||||
ДВОЙНОЙ ЗАЖИМ ДЛЯ ШЛАНГА
Размер (мм) | Винт | Размер (мм) | Винт | Размер (мм) | Винт | Размер (мм) | Винт | |
13-16 | М5*30 | 52-60 | М6*50 | 26-32 | М6*40 | 82-89 | М6*70 | |
16-19 | М5*30 | 58-66 | М6*60 | 32-38 | М6*40 | 92-98 | М6*70 | |
19-23 | М5*30 | 61-73 | М6*70 | 38-42 | М6*40 | 103-115 | М6*70 | |
23-26 | М5*30 | 74-80 | М6*70 | 42-48 | М6*40 | 115-125 | М6*70 |
ДРУГОЙ ЗАЖИМ
| | | |
ОДИНАРНЫЙ ЗАЖИМ ДЛЯ ШЛАНГА | ДВОЙНОЙ ЗАЖИМ ДЛЯ ШЛАНГА | ХОМУТЫ ДЛЯ ГОФРИРОВАННЫХ ШЛАНГОВ С ДВУМЯ БОЛТАМИ | ЗАЖИМ ДЛЯ ТРУБ МАНГОТОВЫЙ |
| | | |
РЕЗИНОВЫЙ ЗАЖИМ LINEDP | ШЛАНГОВЫЙ ЗАЖИМ ПРУЖИННАЯ СТАЛЬ | U-ОБРАЗНЫЙ ЗАЖИМ ВЫХЛОПНОЙ ТРУБЫ | ПЛАСТИКОВЫЙ ЗАЖИМ ДЛЯ ТРУБ |
| | | |
КОМПЛЕКТ ШЛАНГОВЫХ ЗАЖИМОВ | ПРЕДВАРИТЕЛЬНЫЙ ЗАЖИМ | НЕЙЛОНОВЫЕ КАБЕЛЬНЫЕ Стяжки | ЦЕНТРАЛЬНЫЕ ЗАЖИМЫ |
| | | |
| ЗАЖИМ ДЛЯ ШЛАНГА БРИТАНСКОГО ТИПА | ЗАЖИМ VBAND | ЗАЖИМ С ПОКРЫТИЕМ ПВХ |
