Понимание гидравлических шлангов и их функций

Гидравлический шланг перемещает гидравлическую жидкость под давлением в системе. Этот шланг подает жидкость под высоким давлением. Жидкость используется в приводах многих видов машин. Если вы выберете хороший гидравлический шланг, вы повысите безопасность. Вы также помогаете своему оборудованию работать хорошо.

• В хороших шлангах используются прочные материалы, и они изготовлены правильно.

• Эти шланги подходят для труднодоступных мест и снижают вероятность утечек или разрывов.

• Использование правильного давления и температуры обеспечивает безопасность вашей системы.

• Частая проверка и правильная установка шлангов предотвращают несчастные случаи и обеспечивают работоспособность.

Ключевые выводы

• Гидравлические шланги безопасно подают жидкость под давлением к машинам. Они помогают машинам работать хорошо и безопасно.

• Выбирайте шланги, изготовленные из прочных материалов и хорошей конструкции. Это помогает им справляться с давлением, теплом и химическими веществами.

• Используйте метод STAMPED , чтобы выбрать правильный размер шланга, материал, номинальное давление и фитинги для вашей работы.

• Регулярно проверяйте шланги и ухаживайте за ними, чтобы предотвратить утечки, повреждения и несчастные случаи.

• Аккуратно установите шланги на место. Не перекручивайте их и не делайте резких изгибов. Быстро меняйте шланги, если они изношены или повреждены.

Основы гидравлических шлангов

Определение

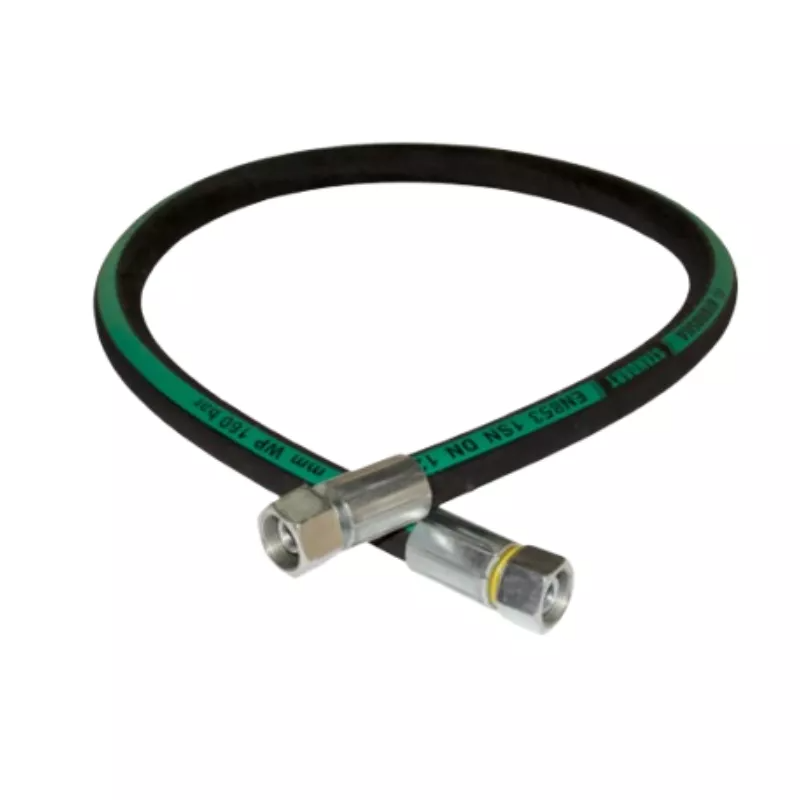

Гидравлический шланг представляет собой гибкую трубку. Он перемещает гидравлическую жидкость под давлением. Такие группы, как SAE, ISO и EN, утверждают, что гидравлический шланг состоит из трех основных частей. Внутренняя трубка соприкасается с жидкостью и отводит тепло. Армирующий слой делает шланг устойчивым к скачкам давления. Внешняя оболочка предохраняет шланг от повреждений. Эти шланги должны соответствовать правилам по размеру, давлению и температуре. Например, в SAE J517 указаны такие типы шлангов, как 100R1 и 100R2. Эти типы зависят от того, как они сделаны и что они могут делать. Это поможет вам понять, почему гидравлические шланги имеют значение в гидравлической системе.

Функция

Гидравлические шланги помогают перемещать жидкость под давлением в машинах. Эти шланги используются для соединения частей гидравлической системы. Шланг позволяет жидкости поступать от насоса к приводу. Это заставляет машины поднимать, толкать или поворачивать тяжелые предметы. Вот как работают гидравлические шланги:

• Внутренняя трубка перемещает жидкость и устойчива к химическим веществам.

• Армирующий слой из стальной проволоки или текстиля обеспечивает прочность шланга.

• Внешняя оболочка защищает шланг от порезов, погодных условий и химикатов.

• Насос проталкивает жидкость через шланг и создает давление.

• Жидкость достигает привода и превращается в силу.

• Шланг обеспечивает герметичность системы и предотвращает утечки.

Гидравлические шланги должны поддерживать постоянное давление и предотвращать утечки. Им также необходимо сгибаться при движении машин. Это позволяет использовать гидравлические шланги во многих машинах.

Ключевые особенности

Выбирая гидравлический шланг, вам нужен тот, который выдержит тяжелую работу. В хороших шлангах внутри и снаружи используются прочные материалы. Эти шланги устойчивы к высокому давлению, нагреву и химическим веществам. Многие из них имеют более одного слоя стальной проволоки или спиральной обмотки. Это помогает шлангу выдерживать внезапное давление, не ломаясь.

Хороший шланг можно отличить по тому, как он изготовлен и какие испытания он выдерживает. Хорошие шланги проходят испытания на разрыв и импульс. Они соответствуют таким правилам, как SAE J517, ISO 18752 и EN 857. Эти правила гарантируют, что шланг выдержит давление и прослужит долго. Хорошие шланги также имеют запас прочности, часто в четыре раза превышающий рабочее давление. Это означает, что шланг может выдержать гораздо большую нагрузку, чем его нормальная нагрузка, прежде чем он сломается.

Вот простая таблица, показывающая разницу между распространенными типами армирования:

Вам также следует выбирать шланги, устойчивые к воздействию окружающей среды. Хорошие шланги продолжают работать даже при попадании масла, солнечного света или шероховатых поверхностей. Регулярная проверка шлангов и уход за ними продлевают их срок службы и обеспечивают безопасность вашей системы.

Компоненты гидравлического шланга

Гидравлические шланги состоят из множества важных частей. Каждая деталь помогает шлангу работать хорошо и прослужить дольше. Знание этих деталей поможет вам выбрать правильный шланг.

Внутренняя трубка

Внутренняя трубка находится внутри шланга. Он касается гидравлической жидкости. Внутренняя трубка должна противостоять жидкости и нагреву. Разные материалы дают разные преимущества. Вот таблица для сравнения распространенных материалов внутренней камеры:

Выбирайте материал внутренней трубки в зависимости от вашей жидкости и температуры.

Армирование

Армирование представляет собой прочный слой посередине. Эта часть придает шлангу прочность. Это помогает шлангу выдерживать высокое давление. Тип и количество слоев влияют на то, какое давление он может выдержать. Посмотрите на эту таблицу для краткого руководства:

Выберите шланг с подходящим армированием для вашей работы. Армирование предотвращает разрыв шланга. Это также помогает шлангу прослужить дольше, даже если давление быстро меняется.

Совет: армирующая стальная оплетка делает шланг более прочным. Это помогает шлангу прослужить дольше при тяжелых работах.

Внешняя крышка

Внешняя оболочка представляет собой внешний слой шланга. Эта деталь предохраняет шланг от повреждений. Внешнее покрытие должно противостоять порезам, солнечному свету, теплу и химикатам. В разных чехлах используются разные материалы и защитные приспособления. Вот некоторые распространенные типы:

1. Спиральные защитные накладки защищают шланг от трения и сдавливания.

2. Пружинные ограждения из стали предотвращают порезы и удары.

3. Противопожарные рукава защищают шланги от огня и высоких температур.

4. Нейлоновые чехлы делают шланги гибкими и прочными.

5. Чехлы из холста и нержавеющей стали помогают в трудных местах.

Чаще проверяйте внешнюю крышку. Если вы видите трещины или повреждения, замените шланг, чтобы обезопасить себя.

Фитинги

Фитинги соединяют шланг с другими частями вашей системы. Эта деталь должна соответствовать шлангу и системе, чтобы предотвратить утечки. Фитинги бывают разных типов, например JIC, ORB, NPT и BSP. Каждый тип герметизирует соединение по-своему. Вот таблица, которая поможет вам понять:

Выбирайте фитинги, подходящие к вашему шлангу и системе. Это помогает остановить утечки и обеспечивает хорошую работу вашей системы.

Типы гидравлических шлангов

Строительные материалы

Когда вы посмотрите на гидравлические шланги, вы увидите, что каждый из них состоит из трех основных слоев. Внутренняя трубка соприкасается с гидравлической жидкостью и изготовлена ​​из специальной резины, такой как нитрил или EPDM. Эта резина защищает шланг от масла и предотвращает утечки. Средний слой, называемый армированием, состоит из стальной проволоки или прочных волокон. Эта деталь придает шлангу прочность и позволяет ему выдерживать высокое давление. Внешнее покрытие изготовлено из прочной резины или синтетических материалов. Эта крышка защищает шланг от порезов, солнечного света и непогоды. Эти материалы работают вместе, чтобы ваш шланг оставался гибким, прочным и безопасным в суровых условиях.

Совет: Правильные материалы помогут вашему гидравлическому шлангу прослужить дольше и лучше работать в тяжелых условиях.

Номинальное давление

Вам необходимо знать, какое давление выдерживает шланг. Гидравлические шланги имеют три основных номинальных давления: рабочее давление, давление разрыва и импульсное давление. Рабочее давление — это самое высокое давление, которое вы должны использовать каждый день. Давление разрыва намного выше и показывает, когда шланг порвется. Импульсное давление показывает, насколько хорошо шланг справляется с внезапными изменениями давления. Промышленные группы, такие как SAE и ISO, устанавливают правила для этих рейтингов. Они проверяют шланги, чтобы убедиться, что они безопасны и прочны. Например, шланг с давлением разрыва 10 000 фунтов на квадратный дюйм и коэффициентом запаса прочности 4 будет иметь рабочее давление 2500 фунтов на квадратный дюйм. Всегда проверяйте эти параметры, прежде чем выбирать шланг.

Распространенные типы

Вы найдете различные типы гидравлических шлангов для многих работ. В некоторых шлангах используется плетеная стальная проволока для среднего давления. Другие используют спиральную стальную проволоку для работы под высоким давлением. Текстильные шланги лучше всего подходят для систем низкого давления. Шланги из термопластика хорошо подходят для работы с электрическими деталями, поскольку они не проводят электричество. Вот некоторые распространенные типы, которые вы можете встретить:

• Шланги в оплетке (1-жильные, 2-жильные): подходят для сельскохозяйственной техники и грузовиков.

• Спиральные шланги (4-жильные, 6-жильные): используются в горнодобывающей и тяжелой технике.

• Текстильные шланги: лучше всего подходят для использования при низком давлении.

• Шланги из термопластика: отлично подходят для особых нужд и гибких задач.

Honestflex предлагает широкий ассортимент шлангов , соответствующих высшим стандартам, таким как DIN EN853 1SN, SAE 100R2AT и другим. В этих шлангах используются прочные внутренние трубки, жесткое армирование и прочные покрытия. Honestflex проверяет каждый шланг на качество, долговечность и производительность. Вы можете доверять Honestflex, который поможет вам найти лучший гидравлический шланг для ваших нужд.

Гидравлические приложения

Промышленное использование

Гидравлические шланги используются во многих работах. Они помогают машинам работать безопасно и хорошо. Эти шланги перемещают жидкость под высоким давлением. Эта мощность приводит в действие множество видов оборудования. Вот некоторые работы, для которых необходимы гидравлические шланги:

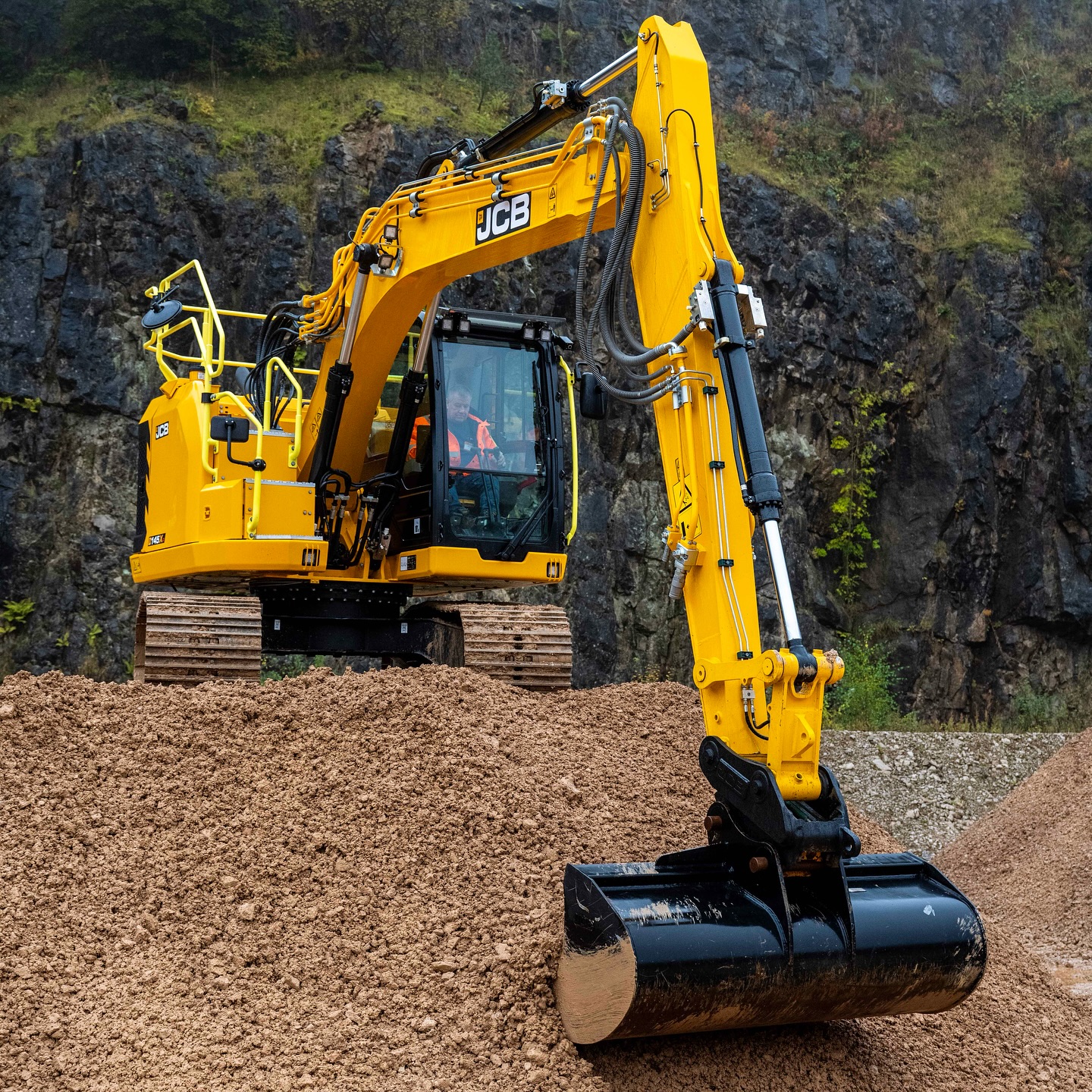

• Строительство: эти шланги используются в таких машинах, как экскаваторы, бульдозеры, краны и погрузчики. Шланги помогают поднимать, копать и перемещать тяжелые предметы.

• Сельское хозяйство: Тракторы, комбайны и опрыскиватели используют шланги для управления и подъема. Они также контролируют инструменты. Шланги должны работать с грязью, химикатами и влажными местами.

• Производство продуктов питания и напитков. В машинах используются шланги для безопасного перемещения жидкостей. Благодаря этому производственная линия работает.

• Транспорт: В грузовиках, автобусах и поездах для тормозов, подъемников и рулевого управления используются шланги.

• Производство стали: для этой работы нужны шланги, которые могут выдерживать много тепла и грубое обращение. Специальные покрытия и датчики помогают обеспечить безопасность этих шлангов.

Примечание. Для многих работ требуются гидравлические шланги, поскольку машины должны работать постоянно.

Преимущества

Использование гидравлических шлангов дает вам много преимуществ. Эти шланги помогают машинам работать лучше и дольше.

• Гидравлические шланги могут выдерживать высокое давление. Вы можете использовать их в больших машинах.

• Они работают в жарких или холодных местах, поэтому подходят для многих работ.

• Материалы не изнашиваются быстро. Они устойчивы к химикатам и солнечному свету.

• Шланги легко сгибаются, поэтому их можно разместить в небольших помещениях.

• Хорошие шланги предотвращают утечки и разрывы. Это обеспечивает безопасность вашего рабочего места.

• Прочные шланги экономят деньги, потому что вы не меняете их часто.

• Гидравлические шланги помогают машинам двигаться мощно и управляемо.

• Вы можете использовать их во многих профессиях, таких как сельское хозяйство и строительство.

Совет: Правильный выбор гидравлического шланга сделает вашу работу безопаснее и быстрее.

Выбор гидравлического шланга

ШТАМПОВАННЫЙ метод

При выборе гидравлического шланга следует использовать ШТАМПОВАННЫЙ метод. Этот метод поможет вам найти подходящий шланг для вашей работы. Вот семь шагов:

1. Размер : проверьте внутренний диаметр и длину. Правильный размер обеспечивает хорошее движение жидкости и предотвращает перекручивания.

2. Температура : Знайте самые высокие и самые низкие температуры, с которыми может столкнуться шланг. Выбирайте материалы, способные выдержать такие условия.

3. Применение : Подумайте, как и где вы будете использовать шланг. Посмотрите на движение, погоду и химические вещества.

4. Материал : Убедитесь, что материал шланга соответствует жидкости и фитингам. Это предотвращает утечки и повреждения.

5. Давление : Узнайте рабочее давление и давление разрыва. Шланг должен выдерживать как обычные, так и внезапные скачки напряжения.

6. Концы : выберите концы шлангов, подходящие для вашей системы. Хорошие цели останавливают утечки.

7. Доставка : Проверьте шланг по прибытии. Убедитесь, что он соответствует вашим потребностям и готов к использованию.

Следуя этим шагам, вы снизите риск отказа и сохраните безопасность своей гидравлической системы.

Критерии выбора

При выборе гидравлических шлангов нужно учитывать множество факторов. Вот некоторые ключевые моменты:

• Конструкция шланга имеет значение. Внутренняя трубка, армирование и покрытие влияют на работу шланга.

• Шланг должен выдерживать давление, превышающее самое высокое давление в вашей системе. Это обеспечивает вашу безопасность.

• Размер важен. Внутренний диаметр влияет на поток, а внешний диаметр должен соответствовать вашему пространству.

• Температурные значения должны соответствовать температуре жидкости и воздуха вокруг шланга.

• Материал шланга должен подходить для вашей жидкости. Это продлит срок службы шланга.

• Подумайте об окружающей среде. Если ваш шланг подвергается истиранию, воздействию химикатов или солнечного света, выберите прочный чехол.

• Фитинги должны соответствовать шлангу и системе, чтобы предотвратить утечки.

• Всегда проверяйте, соответствует ли шланг отраслевым стандартам.

Honestflex предлагает широкий ассортимент гидравлических шлангов, отвечающих этим потребностям. Вы можете найти лучший гидравлический шланг для любой работы. Если вам нужна помощь, команда Honestflex может вам помочь.

Ошибки, которых следует избегать

Многие люди допускают ошибки при выборе гидравлического шланга. Вот некоторые из них:

• Выбор неправильного материала может привести к протечкам или быстрому износу.

• Использование неправильной длины может привести к деформации или провисанию, что приведет к повреждению.

• Игнорирование номинального давления может привести к разрыву шланга.

• Неправильный выбор фитингов может привести к протечкам.

• Резкие изгибы или отсутствие опор могут привести к повреждению шланга.

• Отсутствие проверки на перекручивание и перекручивание во время установки может сократить срок службы шланга.

• Покупка только по цене может привести к раннему провалу.

• Смешивание шлангов и фитингов разных марок может вызвать проблемы.

Совет: Всегда следуйте методу STAMPED и обращайтесь за помощью к экспертам. Honestflex предлагает поддержку, которая поможет вам избежать этих ошибок и обеспечить правильную работу вашей гидравлической системы.

Гидравлическая безопасность и обслуживание

Советы по установке

Вы можете сделать свою систему более безопасной, правильно установив шланги. Выберите шланг, который соответствует потребностям вашей системы. Убедитесь, что оно соответствует правильному давлению и температуре. Убедитесь, что шланг подходит для вашей жидкости. Выбирайте шланг достаточной длины, но не слишком свободный. Не перекручивайте шланг при его установке. Используйте хомуты, чтобы удерживать шланг на месте. Это помогает остановить тряску и сохраняет шланг в безопасности. Всегда сгибайте шланг осторожно, чтобы он не перекручивался. Держите шланги вдали от острых предметов и горячих точек. Наденьте чехлы, если вам нужна дополнительная защита. Очистите шланг и фитинги перед их использованием. Это предотвратит попадание грязи внутрь. Храните шланги осторожно, чтобы не повредить их. Носите защитное снаряжение, чтобы защитить себя.

Совет: Хороший уход за шлангом начинается с его правильной установки. Это помогает предотвратить проблемы и обеспечивает хорошую работу вашей системы.

Инспекция

Частая проверка шлангов важна для безопасности. Выключите машину, прежде чем смотреть на шланг. Сначала сбросьте все давление. Используйте меры блокировки и маркировки, чтобы оставаться в безопасности. Ищите трещины, вздутия или утечки на шланге. Проверьте наличие масла или грязи возле концов. Убедитесь, что шланги не перекручены и не согнуты слишком сильно. Держите шланги вдали от источников тепла. Посмотрите на концы на наличие потертостей или ржавчины. Немного согните шланг, чтобы проверить, не кажется ли он жестким и не издает ли шум. Убедитесь, что все концы затянуты. Если вы заметили какие-либо проблемы, запланируйте замену шланга в ближайшее время. Записывайте все проверки и ремонты, которые вы делаете. Это поможет вам запомнить, когда нужно починить или заменить шланги.

Замена

Замените гидравлический шланг, если обнаружите следующие проблемы:

• Шланг раздавлен или деформирован.

• Вы видите, что жидкость вытекает из шланга или его концов.

• Виден провод внутри шланга.

• Внешняя сторона сильно повреждена.

• Шланг перекручен или перекручен из-за неправильного размещения.

• Обложка твердая, вздутая или слишком мягкая.

• Концы ржавые или сломанные.

Запишите, когда вы устанавливаете новые шланги и когда вы их проверяете. Меняйте шланги, когда планируете прекратить работу, а не в часы пик. Следуйте правилам производителя относительно срока службы шлангов. Меняйте шланги, прежде чем они станут выглядеть совсем плохо, чтобы предотвратить несчастные случаи. Уход за шлангами и своевременная их замена обеспечат безопасность вашей команды и машин.

Знание того, как работают шланги, поможет вам обеспечить безопасность машин. Шланги перемещают жидкость и регулируют изменения давления в машинах.

• Подберите подходящий размер, материал и фурнитуру для вашей работы.

• Часто проверяйте шланги и меняйте их, прежде чем они протекут или порвутся.

• При креплении шлангов соблюдайте меры безопасности, такие как блокировка и маркировка.
  Такие бренды, как Honestflex, производят прочные шланги, которым можно доверять. Это поможет вам работать безопасно и сократить время простоев.

Часто задаваемые вопросы

Какова основная задача гидравлического шланга?

Гидравлический шланг перемещает жидкость под давлением между частями машины. Вы используете его, чтобы помочь машинам поднимать, толкать или перемещать тяжелые предметы. Шланг удерживает жидкость внутри и предотвращает утечки.

Как узнать, что пора заменять гидравлический шланг?

Вам следует заменить шланг, если вы видите трещины, утечки, выпуклости или изношенные пятна. Если шланг кажется жестким или концы кажутся ржавыми, замените его как можно скорее. Всегда часто проверяйте шланги, чтобы оставаться в безопасности.

Можно ли использовать любой гидравлический шланг для любой жидкости?

Нет, ты не можешь. Вы должны выбрать шланг, соответствующий типу жидкости. Некоторые шланги работают с маслом, другие — с водой или химикатами. Всегда проверяйте этикетку шланга или обращайтесь к поставщику.

Почему размер шланга имеет значение в гидравлических системах?

Размер шланга влияет на то, сколько жидкости может проходить через систему. Если вы используете слишком маленький шланг, это может замедлить работу машины или привести к повреждению. Всегда выбирайте правильный размер для вашей работы.

Как хранить гидравлические шланги, чтобы они оставались в хорошем состоянии?

Храните шланги в сухом прохладном месте. Держите их вдали от солнечного света, тепла и острых предметов. Сворачивайте шланги свободно и избегайте резких изгибов. Это помогает шлангам служить дольше и работать лучше.
