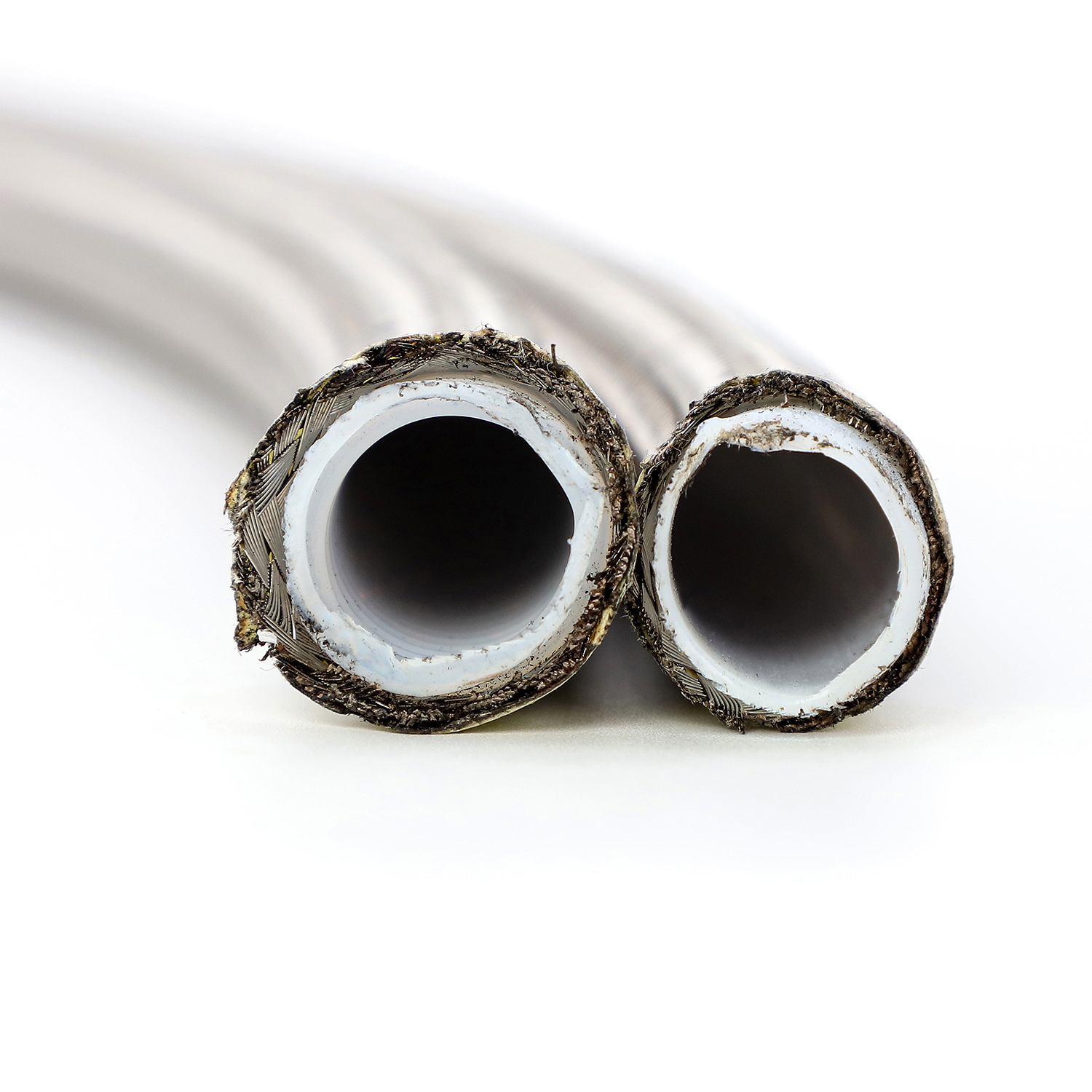

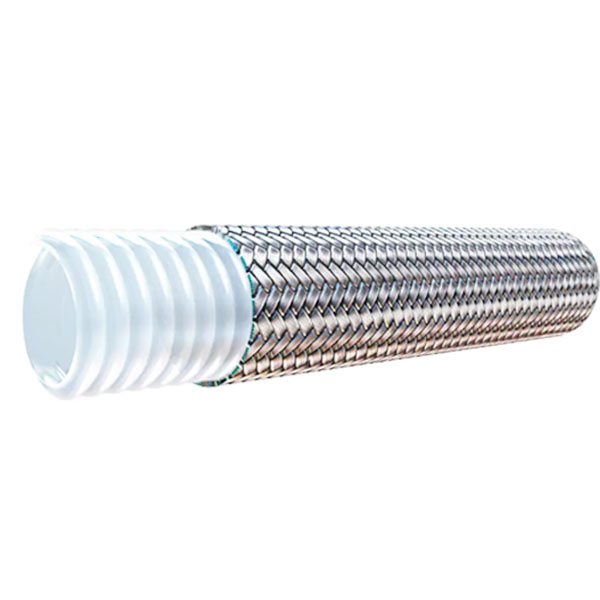

Шланги из ПТФЭ (SAE100 R14) в сборе представляют собой специальный процесс, связанный с внутренней трубкой из ПТФЭ. Проволока из нержавеющей стали и усиленный слой торцевого покрытия состоят из металлических соединителей. Шланги в сборе из ПТФЭ, отличительной особенностью которых является стойкость к старению, химическая коррозия, устойчивость к высоким и низким температурам, легкий вес (относительно того же рабочего давления резинового шланга) могут использоваться в качестве среды трубопровода для передачи жидкости и газа.
Применяется в авиации, гидравлике аэрокосмических самолетов, сервоуправлении, смазочном масле и топливной системе, трансмиссионной трубке.
Size | I.D. | O.D. | Wall Thickness | W.P. | B.P. | Min.B.R. | ||||
inch | mm | inch | mm | inch | mm | psi | bar | psi | bar | mm |
1/8" | 3.5 | 0.138 | 6.6 | 0.26 | 1 | 4727 | 326 | 14613 | 1007.76 | 51 |
3/16" | 4.8 | 0.189 | 8 | 0.315 | 0.85 | 3582 | 247 | 10738 | 740.52 | 75 |
1/4" | 6.4 | 0.252 | 9.2 | 0.362 | 0.85 | 3106 | 214.2 | 9658 | 666.06 | 81 |
5/16" | 8 | 0.315 | 11 | 0.433 | 0.85 | 2781 | 191.76 | 8682 | 598.74 | 92 |
3/8" | 9.7 | 0.382 | 12.8 | 0.504 | 0.85 | 2736 | 188.7 | 8223 | 567.12 | 131 |
1/2" | 12.7 | 0.5 | 15.9 | 0.626 | 1 | 1568 | 108.12 | 6818 | 470.22 | 182 |
5/8" | 16 | 0.63 | 19.2 | 0.756 | 1 | 1878 | 129.54 | 5650 | 389.64 | 211 |
3/4" | 19 | 0.748 | 22.7 | 0.894 | 1.2 | 1154 | 79.56 | 3979 | 274.38 | 338 |
7/8" | 22.2 | 0.874 | 26 | 1.024 | 1.2 | 887 | 61.2 | 2884 | 198.9 | 421 |
1" | 25 | 0.984 | 29.3 | 0.154 | 1.5 | 592 | 40.8 | 2263 | 156.06 | 539 |
2" | 50 | 1.969 | 55.6 | 2.189 | 2 | 444 | 30.6 | 1775 | 122.4 | 1015 |
